Debietmeters en -regelaars (1.425)

Debietmeters en -regelaars helpen je vloeistof of gas gericht meten en sturen. De lastigste keuze is het onderscheid tussen alleen meten en actief regelen van de doorstroming. Ook medium en aansluiting moeten passen. Dat voorkomt storingen later. Een verkeerde combinatie geeft onbetrouwbare waarden of een regeling die te traag reageert in de praktijk.

Wat vind je van deze pagina?

Debietmeters en -regelaars vergelijken en kiezen

1. Typen debietmeters en -regelaars

Typen debietmeters en -regelaars

Debietmeters en -regelaars meten of sturen een doorstroming. Een meetinstrument toont de actuele waarde, terwijl een regelaar de doorgang volgens een ingestelde opdracht bijstuurt. Dat verschil telt. Een sensor voor luchtinlaat werkt anders dan een industriële klep, omdat medium en drukbereik sterk verschillen. Kies eerst welke functie jouw installatie werkelijk nodig heeft.

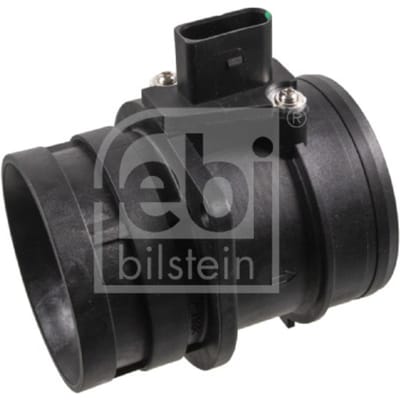

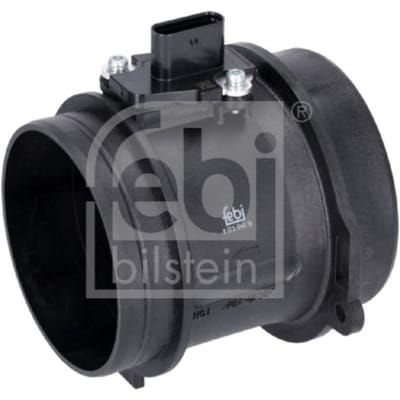

Voor luchtinlaat meten mass-airflow-sensoren de aangezogen massa via een verwarmd meetelement. Industriële uitvoeringen bewaken vaak water, olie of perslucht onder vaste procescondities. Een regelklep verandert de opening op basis van een stuursignaal van de besturing. Daardoor blijft een ingesteld debiet stabieler bij wisselende belasting in het systeem. Past geen van deze functies, dan biedt het bredere aanbod van Meethulpmiddelen en sensoren meer houvast.

2. Bereik medium en aansluiting

Bereik medium en aansluiting

Het meetbereik moet passen bij je normale doorstroming. Vergelijk daarom de minimumwaarde met het verwachte basisdebiet tijdens gebruik. Een ruime bovengrens alleen is onvoldoende. Wanneer je installatie zowel een lage basisstroom als korte pieken heeft, voorkomt een ruim turndown-bereik dat de meter onderin ongevoelig wordt of bovenin verzadigt en dus verkeerde waarden geeft. Controleer ook of de fabrikant het bereik opgeeft in l/min of m³/h.

Temperatuur en druk kunnen het volume van gassen merkbaar veranderen. Daarom vraagt een gasmeting vaak om referentiecondities bij de opgegeven nauwkeurigheid. Aansluitingen verdienen dezelfde aandacht. G- en NPT-schroefdraad hebben verschillende vormen en zijn niet zonder meer uitwisselbaar. Meet je vooral ventilatie of binnenlucht, dan sluiten meters voor luchtkwaliteit beter aan op die toepassing.

3. Materiaal en constructie

Materiaal en constructie

Het gekozen materiaal moet bestand zijn tegen jouw medium. Messing en roestvast staal passen vaak bij uiteenlopende vloeistoffen en perslucht. Kunststof kan lichter zijn. De chemische bestendigheid hangt echter af van de exacte kunststofsoort en de vloeistof. Controleer daarom altijd de mediumtabel van het gekozen model.

Ook afdichtingen bepalen de levensduur van een meter of klep. EPDM werkt vaak goed met water, terwijl olieachtige media geregeld een andere afdichting vragen. Een verkeerde afdichting lekt sneller. Bij slurries of vervuild water kan een meetkanaal bovendien dichtslibben door vaste deeltjes. Kies dan een constructie met voldoende vrije doorlaat en een toegankelijke reinigingsmogelijkheid.

4. Signalen en regelkring

Signalen en regelkring

Een passend uitgangssignaal voorkomt fouten in je regelkring. Veel industriële sensoren gebruiken een 4-20 mA-signaal voor de gemeten waarde. Dit signaal werkt goed over langere kabels. Een 0-10 V-uitgang kan ook bruikbaar zijn, maar is gevoeliger voor spanningsverlies en elektrische storing. Pulsuitgangen tellen vaak een volume of een rotatie.

Controleer of de voeding van sensor en besturing overeenkomt. Wanneer een regelaar een 4-20 mA-ingang verwacht maar de meter alleen pulsen levert, heb je een omzetter of extra besturingslogica nodig voordat de regeling betrouwbaar kan reageren. Dat voorkomt interpretatiefouten. Voor het aanpassen van signalen kun je ook omzetters voor meetwaarden bekijken. Let daarnaast op stekkertype, kabellengte en eventuele bescherming tegen ompolen.

5. Onderhoud en levensduur

Onderhoud en levensduur

Schoon gebruik houdt de meetwaarde langer betrouwbaar. Vuil op een meetelement verstoort vooral metingen bij lage doorstroming. Reinig daarom alleen volgens de voorschriften van de fabrikant. Perslucht kan vocht en olie meenemen. Een passend filter vóór de meter beperkt die vervuiling en beschermt ook bewegende delen.

Bij luchtinlaatsensoren zijn stekker en behuizing minstens zo relevant als de meetmethode. Wie een vervangende luchtmassameter zoekt, kan modellen van Bosch vergelijken op stekker en motortoepassing. Forceer nooit een aansluiting. Beschadigde pennen veroorzaken storingen die op een defecte sensor kunnen lijken. Noteer na montage de beginwaarde, zodat afwijkingen later sneller opvallen.

6. Debietmeters en -regelaars kiezen in vijf minuten

Debietmeters en -regelaars kiezen in vijf minuten

Je kiest sneller wanneer je de installatiegegevens eerst noteert. Begin met het medium dat door de leiding of inlaat stroomt. Bepaal daarna het minimale en maximale debiet. Dat geeft richting. Voeg de normale druk en temperatuur toe, omdat die waarden het gedrag van vooral gassen beïnvloeden.

Controleer vervolgens de draadaansluiting of flensmaat van het bestaande punt. Kies daarna het signaal dat jouw besturing werkelijk kan inlezen. Een regelaar vraagt bovendien om een passende Kv-waarde, omdat een te kleine klep de gewenste doorstroming niet haalt bij het beschikbare drukverschil. Vergelijk ten slotte beschermingsgraad en montagerichting. De juiste combinatie voorkomt onnodige aanpassingen achteraf.

Begrippenlijst

Turndown-bereik

Turndown-bereik is de verhouding tussen het hoogste en laagste debiet dat een instrument bruikbaar meet. Een groter bereik helpt bij wisselende belasting. Controleer wel of de opgegeven nauwkeurigheid ook bij lage doorstroming geldt.

Kv-waarde

Kv-waarde geeft aan hoeveel water een volledig geopende klep bij een bepaald drukverschil kan doorlaten. De waarde helpt bij het dimensioneren van een regelklep. Een te kleine Kv-waarde beperkt de doorstroming en veroorzaakt extra drukverlies.

4-20 mA

4-20 mA is een analoog stroomsignaal waarbij 4 mA meestal de ondergrens van het meetbereik vertegenwoordigt. Het signaal is geschikt voor langere kabels. Een onderbroken kabel is vaak herkenbaar aan een stroom onder 4 mA.

Hall-effectsensor

Hall-effectsensor is een sensor die een elektrisch signaal afgeeft door veranderingen in een magnetisch veld. Hij kan beweging of rotatie zonder mechanisch contact registreren. In sommige luchtmassameters ondersteunt dit een digitale meetmethode.

Mass-airflow-sensor

Mass-airflow-sensor meet de massa van aangezogen lucht in plaats van alleen het volume. Temperatuur en luchtdichtheid hebben daardoor minder invloed op de uitkomst. De sensor komt veel voor in toepassingen waarbij luchttoevoer nauwkeurig moet worden bewaakt.

EPDM

EPDM is een elastomeer dat vaak wordt gebruikt voor afdichtingen in water- en stoomtoepassingen. Het materiaal verdraagt water goed. Voor olieachtige media is een andere afdichting vaak geschikter, afhankelijk van temperatuur en samenstelling.
