Draad- en kabelidentificatie helpt je kabels snel herkennen in kasten en installaties. Een label moet passen bij de kabeldiameter, ondergrond en omstandigheden. Ook de beschikbare printroutine bepaalt welke drager en opdruk praktisch blijft. Een verkeerde maat schuift, laat los of maakt codes slecht leesbaar tijdens onderhoud. Dat levert later onnodig zoekwerk op.

Wat vind je van deze pagina?

Draad- en kabelidentificatie vergelijken en kiezen

1. Typen draad- en kabelidentificatie kiezen

Draad- en kabelidentificatie werkt alleen goed wanneer label en toepassing bij elkaar passen. Zelfklevende etiketten zijn geschikt voor vlakke mantels en kastdeuren. Krimpkouslabels sluiten rond de ader en blijven leesbaar bij beweging. Kabelvlaggen bieden aan beide zijden tekst, waardoor je een bundel ook van opzij sneller herkent.

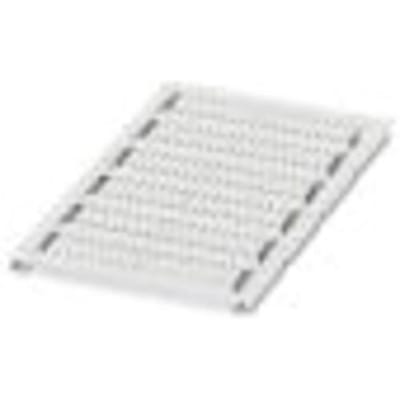

Voor losse draden werkt een wikkelmarker vaak beter. Een labelrol past bij herhaald werk, terwijl losse markeringskaarten handig zijn voor enkele aansluitingen. Kies liever een duidelijke code. Dat voorkomt verwarring tijdens onderhoud.

Bij installaties met veel identieke kabels helpt een vaste code met tekst en kleurvlakken voor snelle herkenning tijdens storingen, controles, uitbreidingen en het vervangen van afzonderlijke verbindingen in de kast. Leesbaarheid wint het meestal. Past de vraag breder dan markeren alleen, dan biedt Kabels wegwerken meer oplossingen voor geleiding en bescherming. Controleer daarom eerst de plaats van het label.

2. Materiaal en constructie

Het juiste labelmateriaal voorkomt loslaten en onleesbare markeringen in lastige omgevingen. Vinyl buigt mee met ronde kabels en behoudt daarbij goed contact. Polyester blijft vormvast op vlakke en goed gereinigde oppervlakken. Een gladde kabelmantel vraagt vaak om een andere lijmlaag dan een ruwe kastwand, omdat het contactoppervlak sterk verschilt.

Reinig de ondergrond grondig vóór het plakken van ieder label. Stof, olie en weekmakerresten verminderen de hechting van een zelfklevend etiket. Bij warme machines of vochtige ruimten moet het materiaal bestand zijn tegen temperatuurwisselingen en reinigingsmiddelen, omdat gewone papieren etiketten daar snel verouderen. Een beschermlaminaat verlengt de leesbaarheid tijdens dagelijks gebruik merkbaar.

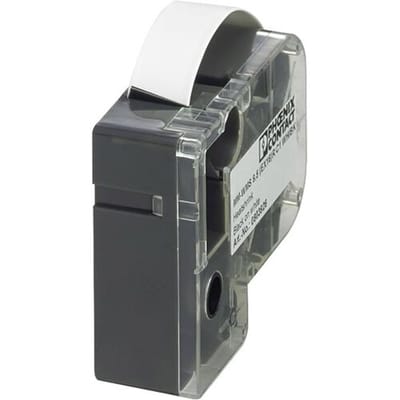

Krimpkous bestaat vaak uit polyolefine en wordt verwarmd tot hij strak om een ader sluit. Draad- en kabelbinders houden gemarkeerde bundels netjes bij elkaar. Gebruik geen binder over de tekst, want die belemmert later het aflezen. Meet de buitendiameter zorgvuldig vóór je passende krimpkous bestelt.

3. Maat en bedrukking

Draad- en kabelidentificatie vraagt om een passende maat voor elke kabel. Meet daarom altijd de buitendiameter van de kabelmantel. Bij krimpkous vermeldt de fabrikant meestal een diameterbereik vóór krimpen. Na verhitting wordt de kous kleiner, waardoor een te ruime maat kan verschuiven of een te kleine maat niet past.

Wikkelmarkers hebben een bruikbare lengte nodig voor tekst. Een te korte strook laat weinig ruimte voor identificatiecodes. Bij een lange kabelnaam blijft een groter label bij dicht op elkaar liggende aansluitingen leesbaarder, terwijl een korte code op kleine aders minder ruimte inneemt en de bundel overzichtelijker houdt. Kies een vaste schrijfwijze voor nummers.

Printresolutie bepaalt hoe scherp kleine letters en barcodes op het label verschijnen. Thermotransferprint gebruikt een lint dat kleur afgeeft onder warmte. Die techniek levert vaak duurzamere opdruk dan directe thermische print, die bij langdurige blootstelling aan licht merkbaar kan verbleken. Plaats labels naast kabelklemmen buiten scherpe buigradii.

4. Plaatsing en onderhoud

Vaste plaatsing houdt kabelmarkeringen langer leesbaar tijdens dagelijks onderhoud. Plaats elk label op dezelfde afstand van de aansluiting. Technici vinden de juiste verbindingen daardoor meestal veel sneller terug. Bij kabels die door een wand gaan staat de markering meestal beter aan de toegankelijke zijde van de doorvoer.

Leg de tekst richting de kijkrichting van de gebruiker. Dat voorkomt onnodig draaien van kabels tijdens het aflezen op locatie. Gebruik bij dubbele aansluitingen dezelfde code aan beide uiteinden, zodat foutzoeken minder tijd kost. Een actueel schema blijft daarbij steeds leidend voor controle.

Inspecteer labels na werkzaamheden waarbij kabels zijn verplaatst of gereinigd. Vervang elke beschadigde markering direct na de inspectie. Wie bestaande labelprinters gebruikt kan binnen het merk Brady passende verbruiksartikelen vergelijken op basis van formaat en printerserie. Bewaar reserveetiketten altijd droog en donker in de verpakking.

Begrippenlijst

Krimpkous

Krimpkous is een krimpbare kunststof huls die na verwarming strak om een ader of kabel sluit. Je kiest de maat op basis van de buitendiameter vóór krimpen. Voor verbindingen kan dit ook voorkomen bij draad- en kabelmoffen.

Wikkelmarker

Een wikkelmarker is een zelfklevende strook die je spiraalvormig om een draad of kabel wikkelt. De zichtbare tekstzone blijft ook bij gebundelde kabels leesbaar wanneer je voldoende lengte rond de mantel overhoudt voor de code.

Buitendiameter

Buitendiameter is de grootste gemeten afstand dwars over de buitenkant van een kabel of ader. Deze maat bepaalt of krimpkous past en hoeveel een wikkelmarker om de mantel kan overlappen zonder op te bollen of los te raken.

Thermotransferprint

Thermotransferprint is een printmethode waarbij warmte kleur van een lint op een drager overdraagt. De opdruk is vaak beter bestand tegen wrijving dan directe thermische print, omdat het lint de kleurlaag levert tijdens gebruik op locatie.

Beschermlaminaat

Een beschermlaminaat is een transparante toplaag die de bedrukte zijde afdekt. Het beperkt slijtage door wrijving en helpt de opdruk leesbaar te houden bij regelmatig reinigen in technische ruimten met veel contact.

Kabelvlag

Een kabelvlag is een label met een uitstekend tekstvlak dat rond een kabel wordt bevestigd. De bedrukking blijft van twee kanten zichtbaar. Dat helpt bij bundels waarbij een volledig omwikkeld label lastig afleesbaar is.
