Draad- en kabelmoffen (363)

Draad- en kabelmoffen verbinden en beschermen kabels bij vaste installaties en reparaties. De passende maat hangt af van kabeldiameter, aderdoorsnede en het aantal verbindingen. Ook de montageplek telt mee, want vocht, warmte en trekbelasting vragen elk om een andere afdichting of constructie. Een verkeerde passing geeft snel gedoe. Met de juiste specificaties blijft de verbinding beschermd en controleerbaar.

Wat vind je van deze pagina?

Draad- en kabelmoffen vergelijken en kiezen

1. Welke draad- en kabelmoffen passen bij jouw verbinding?

De juiste mof sluit de verbinding af tegen invloeden. Een verbindingsmof koppelt twee kabeldelen, terwijl een aftakmof ruimte biedt voor een extra uitgaande kabel. Kies eerst tussen een rechte verbinding en een aftakking. De kabeldiameter bepaalt vervolgens welke binnenmaat nog past.

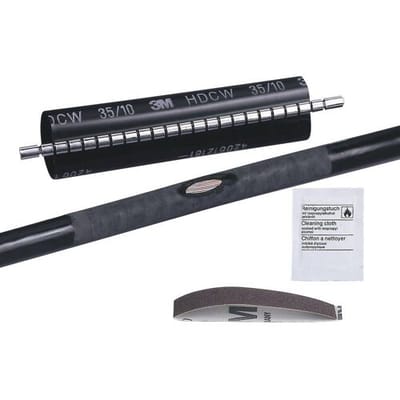

Krimpmoffen krimpen onder warmte rond isolatie en ader, waardoor ze compact blijven bij een vaste installatie. Gelmoffen vullen de ruimte met isolerende gel. Ze zijn praktisch wanneer je geen warmtebron veilig kunt gebruiken. Voor afgeschermde kabels moet de mof plaats bieden aan de afscherming en een passende verbinding daarvan.

Let ook op het aantal aders, omdat een meeraderige kabel meer ruimte vraagt dan een enkele draad met dezelfde buitendiameter. Een te kleine mof knelt. Past geen uitvoering bij je kabelroute, dan is het bredere aanbod voor kabels wegwerken logischer.

2. Meet kabel en ader voordat je de mof kiest

Meet eerst de buitenmaat van iedere kabel nauwkeurig. Fabrikanten geven vaak een kabelbereik op in millimeters, soms apart voor hoofd- en aftakkabel. Gebruik de mantelmaat en niet alleen de aderdoorsnede. Een ronde kabel vult een mof anders dan een platte kabel met dezelfde opgegeven breedte.

Aderdoorsnede wordt meestal uitgedrukt in mm² en zegt iets over de koperen kern. Bij soepele aders kan een adereindhuls nodig zijn. Controleer daarom of de interne connector geschikt is voor massieve of soepele aders, omdat de klemming anders onvoldoende contact kan geven. De juiste maat voorkomt storingen.

Voor bundels die naast elkaar lopen helpen kabelklemmen om trek op de aansluiting te verminderen. Laat altijd voldoende rechte kabellengte over vóór de mof. Een grotere mof biedt bij verschillende kabeldiameters genoeg ruimte voor ruime bochten en vermindert tijdens montage de spanning op kabelmantels en interne connectoren aan beide zijden van de aansluiting.

3. Materiaal en afdichting bepalen de bescherming

De afdichting bepaalt hoe goed een mof vocht buiten houdt. Krimpkousmoffen gebruiken vaak een kunststof huls die door warmte strak om de kabelmantel trekt. Een binnenlaag met lijm kan de overgang beter afsluiten. Dat helpt bij wisselende temperaturen.

Gelmoffen hebben geen open vlam of warmte nodig. De gel omsluit de kabel en blijft doorgaans soepel, wat handig is wanneer een verbinding later gecontroleerd moet worden. Bij buitengebruik moet het temperatuurbereik passen bij de plek, omdat zonlicht en vorst de kabelmantel langdurig belasten en vocht via een slechte afsluiting later in de mof kan binnendringen. IP-classificaties beschrijven bescherming tegen aanraking en binnendringend water.

Een IP68-aanduiding zegt pas iets in combinatie met de montagevoorwaarden van de fabrikant, want de kabeldiameter en wartel bepalen het resultaat. Volg daarom de voorgeschreven strip- en krimplengte precies. Voor kabels die je ordelijk wilt bundelen vóór montage biedt een aparte binder meer houvast dan een mof alleen.

4. Monteer draad- en kabelmoffen zonder trekbelasting

Een mof werkt alleen goed bij zorgvuldige montage. Schakel de installatie spanningsloos voordat je aders stript of verbindt. Knip de mantel zo ver terug als de handleiding voorschrijft. Beschadigde isolatie vergroot het risico op storingen.

Reinig kabelmantel en aders voordat je de verbinding sluit. Vuil of vocht kan de hechting van krimpende materialen verminderen, waardoor de afsluiting minder betrouwbaar wordt. Gebruik bij krimpmoffen gelijkmatige warmte en beweeg de warmtebron rond de huls, zodat één plek niet oververhit raakt. De verbinding moet afkoelen.

Ondersteun zware kabels vlak naast de mof, want hun eigen gewicht kan aders en connectoren langdurig belasten. Controleer na montage of de mof volledig sluit en de kabel geen scherpe knik maakt. Bij een lastig bereikbare kabelbundel kan een kabelgoot de route beschermen, terwijl de mof uitsluitend de verbinding afsluit.

Begrippenlijst

Aderdoorsnede

Aderdoorsnede is de oppervlakte van de geleidende kern van een elektrische ader, meestal uitgedrukt in mm². Deze maat beïnvloedt welke connector of klem past. De buitenmaat van de kabel kan ondanks dezelfde aderdoorsnede verschillen door isolatie en mantel.

Adereindhuls

Een adereindhuls is een metalen huls die de uiteinden van soepele geslagen aders bundelt voor een klemverbinding. De huls voorkomt losse draadjes bij het vastzetten. Kies de maat die past bij de aderdoorsnede en de gebruikte klem.

Krimpmof

Een krimpmof is een huls die door verhitting krimpt rond een verbinding en kabelmantel. Varianten met smeltlijm sluiten beter af tegen vocht. De benodigde krimptemperatuur en krimpverhouding verschillen per uitvoering, dus controleer altijd het opgegeven kabelbereik.

Gelmof

Een gelmof is een behuizing met isolerende gel die kabelverbindingen omsluit zonder verhitting. De gel vormt zich rond de kabel en kan heropening makkelijker maken. Controleer wel of het toegestane kabelbereik bij de mantel past.

IP-classificatie

Een IP-classificatie is een code die de bescherming van een behuizing tegen aanraking, stof en water aangeeft. Het eerste cijfer gaat over vaste delen, het tweede over water. De beschermingsgraad geldt alleen bij montage volgens de voorschriften.

Kabelbereik

Kabelbereik is het opgegeven bereik van kabeldiameters waarvoor een behuizing of afdichting correct kan sluiten. Een kabel buiten dit bereik kan lekken of losraken. Meet op de mantel, niet op de koperen ader of alleen de isolatie.

Trekontlasting

Trekontlasting is een voorziening die trekkrachten opvangt voordat ze de aders of connector in een verbinding bereiken. Met kabelklemmen vlak naast de verbinding blijft de kabel beter ondersteund. Zo komt beweging minder direct op de elektrische aansluiting terecht.
