Elektrische bedrading (7.207)

Elektrische bedrading kies je op functie en aanlegplaats. Installatiedraad loopt meestal beschermd door buis of een gesloten leidingkanaal. Voor zichtwerk of een kwetsbare route is een kabel met eigen mantel vaak geschikter. De aderdoorsnede moet passen bij stroom, lengte en beveiliging van de betreffende groep. Een foute combinatie levert warmte op.

Bij een vaste woninginstallatie bepalen kleurcodering, isolatieklasse en toegestane toepassing welk product je veilig binnen de geldende installatievoorwaarden kunt gebruiken. Voor losse verbindingen of tijdelijke voeding gelden andere eisen, omdat beweging de aders en de trekontlasting belast. Gebruik daarom geen willekeurige snoeren als vervanging voor installatiedraad. Past je project breder dan bedrading alleen, dan biedt Energie- en elektriciteitsbenodigdheden meer passende onderdelen. Een installatieschema voorkomt vergissingen. Noteer per groep het doel voordat je kabel koopt.

De juiste doorsnede beperkt spanningsverlies en ongewenste opwarming. Bij koper wordt de doorsnede doorgaans in vierkante millimeters aangegeven. Een grotere doorsnede verlaagt de weerstand. Daardoor kan dezelfde stroom met minder warmteverlies door een langere leiding lopen. De benodigde maat hangt ook af van de beveiliging en de aanlegwijze.

Massieve aders zijn vormvast en passen goed in vaste installaties met buis. Flexibele draad bestaat uit meerdere dunne koperdraden en vraagt bij veel klemmen om een passende adereindhuls. Strengen zonder huls kunnen beschadigen. Let bovendien op het aantal aders, want een fase, nul en aarde hebben elk een eigen functie. Bij wisselschakelingen of andere stuurfuncties zijn extra aders nodig, terwijl een standaard lichtpunt vaak met minder verbindingen toe kan. Vergelijk altijd de adermarkering met je schema.

Isolatie bepaalt waar je bedrading veilig kunt toepassen. PVC is veelgebruikt bij normale vaste installaties in droge ruimtes binnenshuis. Het materiaal is praktisch. Warmte, zonlicht en vocht kunnen de eigenschappen van isolatie op termijn beïnvloeden. Kijk daarom naar de temperatuuraanduiding en de toegestane omgeving van de fabrikant.

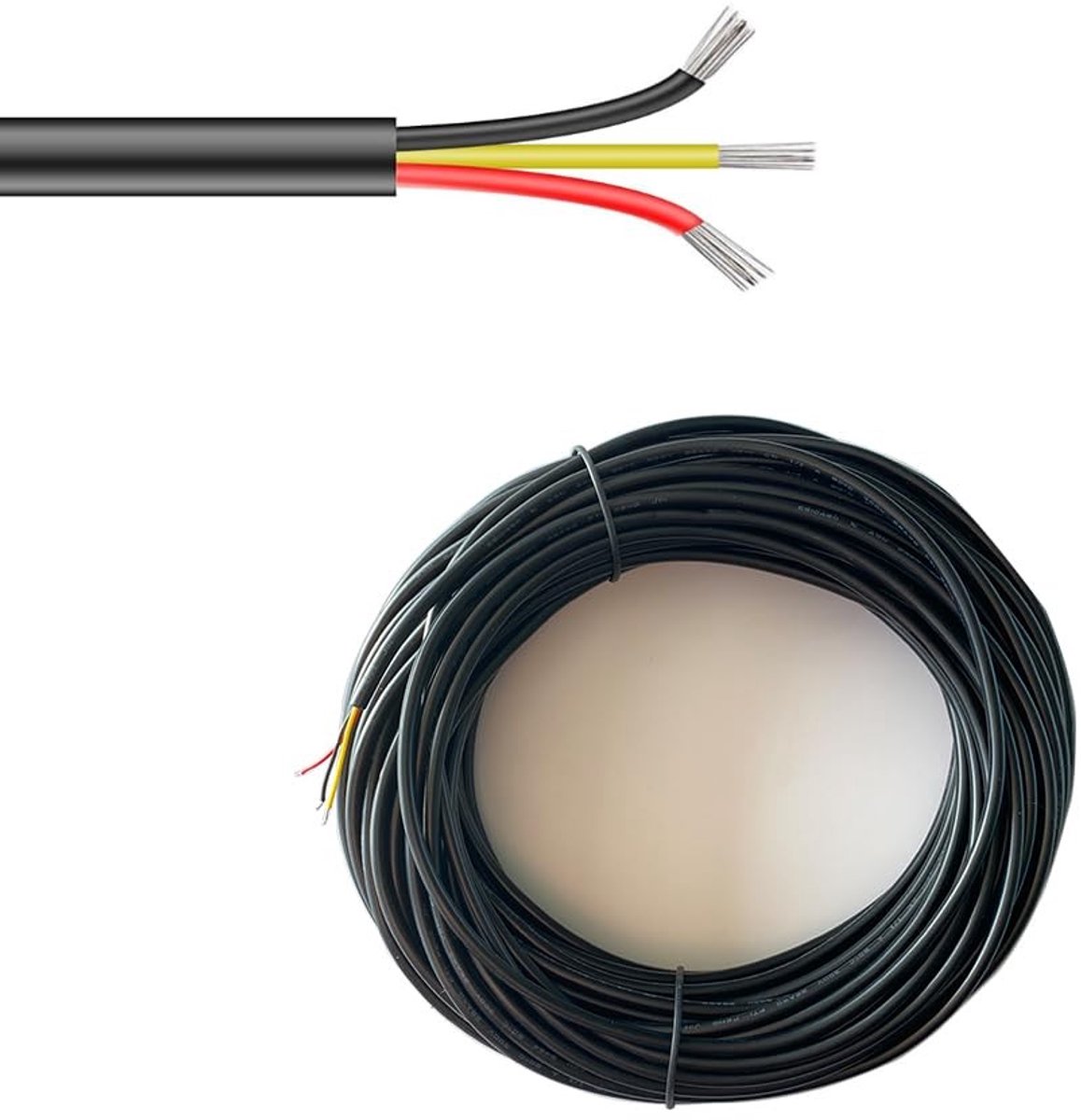

Een kabelmantel beschermt meerdere aders tegen schuren, druk en licht contact met de ondergrond. Een losse installatiedraad heeft die buitenlaag niet en hoort daarom in een geschikte beschermende route. Voor bewegende toepassingen is buigzaamheid relevant. Rubberachtige isolatie blijft vaak soepeler bij lagere temperaturen, terwijl sommige kunststoffen juist beter passen bij een vaste droge montage. Controleer ook de kabelcode op verpakking en mantel. Merken zoals Draka vermelden die technische gegevens doorgaans per productserie.

Goede bescherming voorkomt dat elektrische bedrading tijdens gebruik of montage beschadigt. Losliggende draad raakt bij dagelijks werk sneller bekneld of doorgesneden. Leg installatiedraad daarom in buis, goot of een daarvoor bedoelde doos. De route moet bereikbaar blijven waar controle of vervanging later nodig is. Bochten vragen voldoende ruimte.

Te scherpe bochten kunnen isolatie beschadigen en maken het intrekken van draad merkbaar lastiger. Gebruik voor overgangen en aftakkingen passende leidingen en dozen, zodat verbindingen beschermd blijven en later te inspecteren zijn. Bij doorvoeren door metaal voorkomt een doorvoerrubber dat scherpe randen de mantel beschadigen. Vochtige ruimten vragen extra aandacht. Daar bepalen afdichting en de gekozen producten of vocht bij geleidende delen kan komen. Een nette route werkt veiliger en blijft beter controleerbaar.

Veilig installeren begint met uitschakelen en spanningsloos controleren. Werk alleen aan een installatie wanneer je de groep correct hebt geïdentificeerd. Een tweepolige spanningstester geeft meer zekerheid dan alleen vertrouwen op een schakelstand of een enkelpolige tester. Raak blank koper nooit aan. Voor vaste laagspanningsinstallaties in Nederland beschrijft NEN 1010 eisen voor ontwerp, aanleg en controle.

Die norm behandelt onder meer beveiliging tegen elektrische schok, overbelasting en foutstromen, waarbij de juiste uitvoering afhangt van ruimte, circuit en toegepaste materialen. De norm vervangt geen vakkennis. Zorg dat klemmen passen bij adermaat en adertype, omdat een slechte verbinding warmte kan ontwikkelen.

Bij soepele aders helpen kabelschoenen en -stekkers of passende adereindhulzen om losse draadjes buiten de klem te houden. Laat twijfel over een bestaande installatie beoordelen door een vakbekwaam installateur, want uitbreiding van groepen, gewijzigde beveiligingen en onduidelijke aansluitingen achter afdekplaten vergroten samen het risico op fouten aanzienlijk. Veiligheid gaat altijd voor snelheid.

Met vijf gerichte controles vind je sneller de juiste elektrische bedrading. Begin altijd bij het praktische doel en de locatie van de verbinding. Een vaste lichtgroep vraagt iets anders dan een bewegend apparaat of een tijdelijke aansluiting. Noteer daarna spanning, beveiliging en benodigde lengte vanaf je installatieschema. Meet de route ruim op.

Controleer vervolgens of de kabel of draad door buis moet, vrij beweegt of extra bescherming nodig heeft. Kies pas daarna de aderdoorsnede, het aantal aders en de isolatie die passen bij stroom, omgeving en gekozen aanlegwijze. Vergelijk productcodes daarna zorgvuldig.

Wie een buitenleiding of een lange voedingsroute plant, moet niet alleen naar de nominale doorsnede kijken, maar ook spanningsverlies, vochtbelasting en mechanische bescherming over de volledige route zorgvuldig meenemen. Bestel niet uitsluitend op kleur of omschrijving. Controleer ten slotte de aansluitmethode voordat je aan de montage begint.
