Kabelschoenen en -stekkers helpen je een elektrische ader veilig op een aansluiting te verbinden. De juiste doorsnede, vorm en krimpmethode moeten bij elkaar passen. Een ringoog dat niet op de bout past of een huls die te ruim is geeft een onbetrouwbaar contact. Let ook op isolatie, materiaal en de omgeving waarin je de verbinding gebruikt.

Wat vind je van deze pagina?

Kabelschoenen en -stekkers vergelijken en kiezen

1. Kabelschoenen en -stekkers kiezen

Kabelschoenen en -stekkers kies je op ader en aansluiting. Bepaal eerst welk contactpunt je moet verbinden en welke draad daarop eindigt. Dat voorkomt storingen. Een kabelschoen maakt meestal contact met een bout of klem.

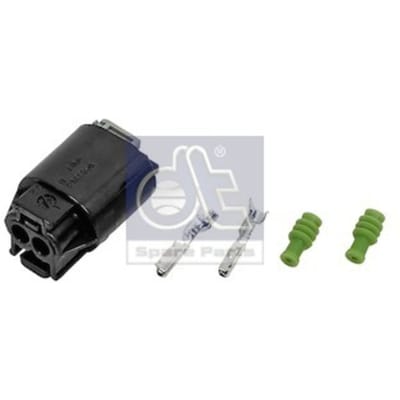

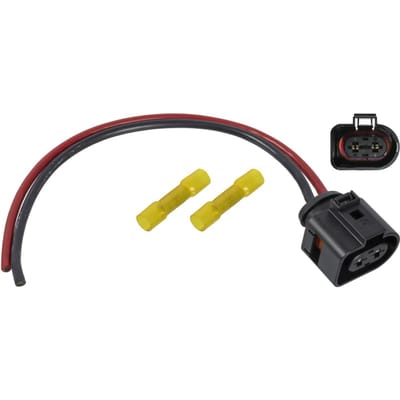

Voor schroefklemmen bundelt een adereindhuls de losse koperdraden aan het uiteinde. Kies bij een steekverbinding een passende stekker en contrastekker uit dezelfde serie. Meet daarom eerst nauwkeurig. Ringkabelschoenen sluiten rondom een bout aan en blijven daardoor goed op hun plek.

Vorkmodellen kun je onder een losgedraaide schroef schuiven zonder die volledig te verwijderen. Gebruik ze alleen wanneer de klemconstructie dit veilig toelaat. Geïsoleerde uitvoeringen beschermen de perszone beter tegen aanraking en kortsluiting. Ongeïsoleerde types passen goed in afgeschermde kasten met voldoende ruimte.

2. Maat en aansluiting bepalen

De maat volgt altijd de aderdoorsnede en aansluitmaat. Lees de koperdoorsnede af op de kabelmantel of meet deze volgens de documentatie. Gokken werkt niet. Een te ruime huls klemt onvoldoende rond de ader.

Kies ook het oog of de vork op de diameter van bout of tapeind. Een M6-ringoog past bijvoorbeeld bij een aansluiting met een M6-bevestiging. Let vervolgens op de beschikbare montageruimte rond de aansluiting. Een breed oog kan tegen een naastliggende klem of behuizing drukken.

De striplengte moet passen bij de lengte van het metalen contactdeel. Houd je aan de waarde van de fabrikant voor de gekozen connector. Knip geen aders af. Te veel bloot koper vergroot de kans op aanraking en kortsluiting.

Bij fijne soepele aders is een passende adereindhuls vaak nodig voor een betrouwbare schroefklemverbinding. Controleer bovendien of de klem één of twee aders accepteert, want dubbeladerhulzen hebben een andere invoermaat. Vergelijk de buitenmaat van geïsoleerde hulzen met de klemruimte. Isolatiekraagjes kunnen bij compacte klemmen namelijk in de weg zitten.

3. Materiaal en constructie

Het contactmateriaal bepaalt de weerstand en bestendigheid van de verbinding. Koper geleidt goed en vormt daarom vaak de basis van kabelschoenen. Vertind koper oxideert minder snel. Dat is prettig in vochtige of wisselende omgevingen.

De isolatiekraag is meestal van kunststof en ondersteunt de ader bij montage. Transparante kragen maken zichtbaar of de ader ver genoeg is ingestoken. Kies een uitvoering zonder kraag wanneer de beschikbare ruimte beperkt blijft. Dan moet de montage extra zorgvuldig gebeuren.

Een gesloten ringoog omsluit de bout volledig en blijft zitten bij trillingen. Een vorkkabelschoen is sneller te plaatsen onder een bestaande schroefverbinding. Gebruik een vork alleen als de schroef tijdens gebruik niet kan loslopen. Anders kan de verbinding verschuiven.

Let verder op de vorm van de kabelinvoer en de ruimte voor buigradius. Een scherpe knik vlak achter de perszone belast de ader onnodig. Zorg daarom voor trekontlasting bij bewegende kabels of bij een zware kabel. De verbinding gaat dan langer mee.

4. Krimpen en compatibiliteit

Een goede krimp verbindt ader en contactdeel blijvend. Gebruik een krimptang met een profiel dat bij het gekozen type hoort. Combinatietangen leveren niet altijd dezelfde persvorm. De persing moet gelijkmatig zijn.

Steek de ader tot de juiste diepte in voordat je de tang sluit. Controleer na het krimpen of geen koper buiten de bedoelde zone uitsteekt. Trek daarna licht aan de ader. Een goed geperste verbinding blijft vast zitten.

Voor adereindhulzen gebruik je vaak een vierkant of trapeziumvormig krimpprofiel. Voor kabelschoenen kan een zeshoekige of ovale persing passend zijn volgens de productinstructie. Meng systemen niet zomaar. De tang en connector vormen samen één verbinding.

Past deze specifieke aansluiting niet bij je project, dan is het bredere aanbod van Energie- en elektriciteitsbenodigdheden logischer. Bij vaste installaties bepaalt ook de gekozen elektrische bedrading welke aderopbouw en doorsnede beschikbaar zijn. Controleer ten slotte of connector en kabel voor dezelfde spanningstoepassing bedoeld zijn. Dat beperkt onverwachte warmteontwikkeling.

5. Veiligheid en normen

Veilig verbinden vraagt passende componenten en een gecontroleerde montage. Schakel de installatie spanningsloos voordat je een verbinding maakt of controleert. Werk zonder haast. Beschadigde isolatie vraagt om vervanging van het betreffende deel.

Voor adereindhulzen is DIN 46228 een bekende maatvoering binnen installatiewerk. Ringkabelschoenen worden soms met DIN 46234 aangeduid in de productdocumentatie. Controleer altijd de opgegeven norm en toepassing. Een normnummer vervangt geen controle van de fabrikantgegevens.

Bij verbindingen voor vermogensinstallaties beschrijft IEC 61238-1 beproevingen voor bepaalde pers- en mechanische connectoren, maar de norm geldt niet automatisch voor iedere kleine aansluitklem. Let bij een behuizing ook op de vereiste IP-klasse. Een losse kabelschoen heeft zelf meestal geen volledige IP-bescherming.

Voor zonnepaneelbekabeling moeten stekkerhelften elektrisch en mechanisch bij elkaar passen. Combineer geen verschillende connectorseries zonder expliciete toestemming van de fabrikant. Bekijk voor de complete installatie ook zonnepanelen. Gelijkstroomverbindingen vragen extra aandacht voor polariteit en een volledig vergrendelde koppeling.

6. Zo kies je in vijf minuten

Je kiest sneller door eerst kabel en montageplek vast te leggen. Noteer de aderdoorsnede en het type aansluiting voordat je onderdelen selecteert. Begin met de kabel. Daarna volgt de passende huls of kabelschoen.

Bepaal vervolgens of je een ringoog, vork, pen of steekverbinding nodig hebt. Kijk daarbij naar de boutmaat en de ruimte rondom de klem. Een ringoog is vaak de veiligere keuze bij trillingen. Een vork bespaart tijd bij toegankelijke schroefverbindingen.

Kies daarna isolatie en materiaal op basis van de omgeving. Vocht of corrosie vraagt vaker om vertind contactmateriaal en een beschermde behuizing. Controleer ook de trekontlasting. Die voorkomt schade wanneer een kabel beweegt of wordt getrokken.

Leg ten slotte tang en connector naast elkaar voordat je begint. Gebruik het voorgeschreven krimpprofiel en inspecteer elke persing visueel. Voor kabelinvoer en lasruimte kun je ook leidingen en dozen vergelijken. Zo blijft de verbinding bereikbaar en beschermd.

Begrippenlijst

Aderdoorsnede

Aderdoorsnede is de oppervlakte van de geleidende kern van een draad, uitgedrukt in mm². Deze maat bepaalt welke huls of kabelschoen mechanisch past. De doorsnede zegt ook iets over de elektrische belastbaarheid, die verder afhangt van aanlegwijze en omgeving.

Adereindhuls

Adereindhuls is een metalen huls die geslagen aders bundelt voor montage in een klem. De huls voorkomt dat losse draadjes wegdrukken of afbreken. Kies de huls op de aderdoorsnede en de juiste lengte voor de klem.

Krimpprofiel

Krimpprofiel is de vorm waarmee een tang een verbinding rondom de ader samendrukt. Een passend profiel verdeelt de druk gelijkmatig over het contactdeel. Een verkeerd profiel kan de huls beschadigen of onvoldoende contactdruk geven.

Trekontlasting

Trekontlasting is een voorziening die trekkracht op de kabel opvangt buiten de elektrische aansluiting. Daardoor komt er minder belasting op ader en contactpunt. Dit is vooral nuttig bij bewegende kabels en behuizingen met een kabelinvoer.

IP-klasse

IP-klasse is een codering die de bescherming van een behuizing tegen vaste delen en water beschrijft. Het eerste cijfer gaat over aanraking en stof. Het tweede cijfer geeft de bescherming tegen vocht aan.

IEC 61238-1

IEC 61238-1 is een norm voor mechanische en persverbindingen in vermogensinstallaties. De norm beschrijft onder meer beproevingen voor connectoren en verbindingsmiddelen. Controleer altijd of de productdocumentatie deze norm noemt voor jouw toepassing.
