Koppelstukken (10.596)

Deze stalen L-koppeling is ontworpen met een binnendraad in combinatie met een snijringkoppeling. Verbinding 1 heeft een R 1/4 inch schroefdraad. Verbinding 2 is een 10 mm snijringkoppeling. De inlaat en de uitlaat staan in een hoek van 90°. Geschikt voor temperaturen van -40 °C tot 120 °C (-40 °F tot 248 °F). Max druk van 100 bar (1450 psi). Geschikt voor een LL (zeer licht) belastingsklasse.Ontworpen volgens de DIN EN ISO 8434-1 (DIN 2353).

RVS DN 50 (2 inch) camlock snelkoppeling met 50 mm slangpilaar. Dit is een Type C koppeling (snelkoppeling met slangpilaar). De maximale werkdruk is 16 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een NBR (nitrielrubber) afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

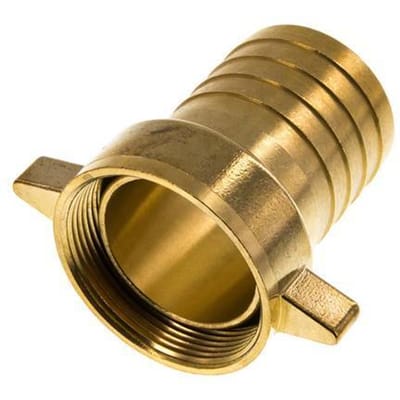

Deze messing slangpilaar is ontworpen met een slangpilaar en een wartelmoer. Verbinding 1 is een 2 inch wartelmoer. Verbinding 2 is een slangpilaar, ontworpen voor een slang met een binnendiameter van 50 mm. De afdichting bestaat uit NBR. Max druk van 16 bar (232 psi).

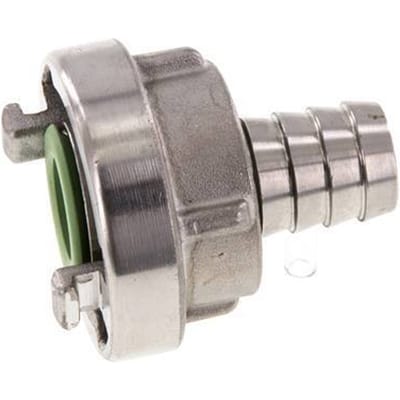

Dit is een 25-D Storz koppeling met een nokafstand van 31 mm en een 19 mm slangpilaar aansluiting. De koppeling is gemaakt van RVS en heeft een FKM afdichting. De maximale werkdruk is 16 bar. De koppeling is geschikt voor temperaturen tussen -15 tot 200°C.

Deze rvs T-koppeling is ontworpen met 3 poorten met binnendraad in een T-vorm. Verbinding 1 heeft een Rp 1 inch schroefdraad. Verbinding 2 heeft Rp 1 inch schroefdraad. Verbinding 3 heeft Rp 1 inch schroefdraad. Max druk van 10 bar (145 psi).

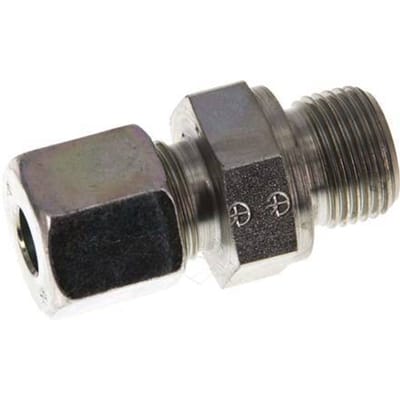

Deze stalen rechte opschroefkoppeling is ontworpen met een buitendraad in combinatie met een snijringkoppeling. Verbinding 1 heeft een mannelijke G 3/8 inch schroefdraad. Verbinding 2 is een 8 mm snijringkoppeling. Geschikt voor temperaturen van -40 °C tot 120 °C (-40 °F tot 248 °F). Max druk van 630 bar (9138 psi). Geschikt voor een S (zwaar) belastingsklasse.Ontworpen volgens de DIN EN ISO 8434-1 (DIN 2353).

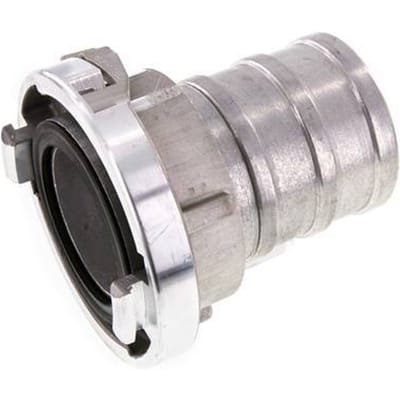

Dit is een 75-B Storz koppeling met een nokafstand van 89 mm en een 80 mm slangpilaar aansluiting. De koppeling is gemaakt van gesmeed aluminium en heeft een NBR (nitrielrubber) afdichting. De maximale werkdruk is 16 bar. De koppeling is geschikt voor temperaturen tussen -40 tot 110°C.

Stalen DN 10 hydraulische koppeling insteeknippel met 3/8 inch binnendraad NPT-schroefdraad. De maximale werkdruk is 325 bar. Geschikt voor temperaturen tussen -25°C tot 120°C. De koppeling past op de ISO 7241-1 B.

Aluminium DN 50 (2 inch) koppeling connector voor camlock koppeling. De maximale werkdruk is 16 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een NBR (nitrielrubber) afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

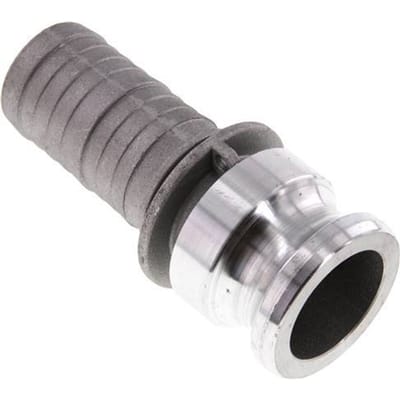

Aluminium DN 40 (1 1/2 inch) camlock adapter (male) met 38 mm slangpilaar. Dit is een Type E koppeling (nippel met slangpilaar). De maximale werkdruk is 18 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een NBR (nitrielrubber) afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

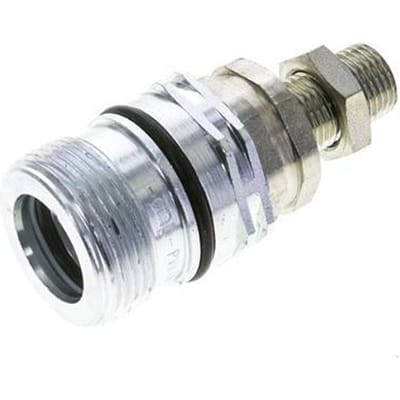

Stalen DN 12.5 hydraulische koppeling snelkoppeling met 10 mm L (licht) knelring en schotdoorvoer. De maximale werkdruk is 315 bar. Geschikt voor temperaturen tussen -20°C tot 100°C. Het afdichtings materiaal is NBR. De koppeling past op de ISO 14541 and DIN EN ISO 8434-1 (DIN 2353).

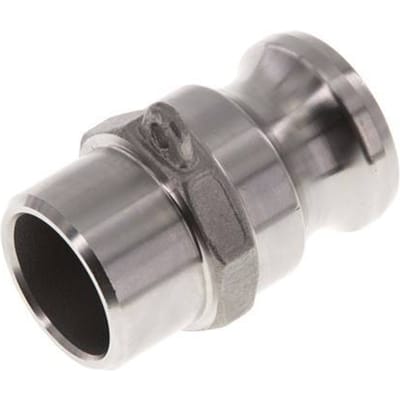

RVS DN 25 (1 inch) camlock adapter (male) met 33.7 mm lasverbinding. Dit is een Type F (AS) koppeling (nippel met lasuiteinde). De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een NBR (nitrielrubber) afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

Deze stalen L-koppeling is ontworpen met cutting ring connections. Verbinding 1 is een 8 mm snijringkoppeling. Verbinding 2 is een 8 mm snijringkoppeling. De inlaat en de uitlaat staan in een hoek van 90°. Geschikt voor temperaturen van -40 °C tot 120 °C (-40 °F tot 248 °F). Max druk van 315 bar (4569 psi). Geschikt voor een L (licht) belastingsklasse.Ontworpen volgens de DIN EN ISO 8434-1 (DIN 2353).

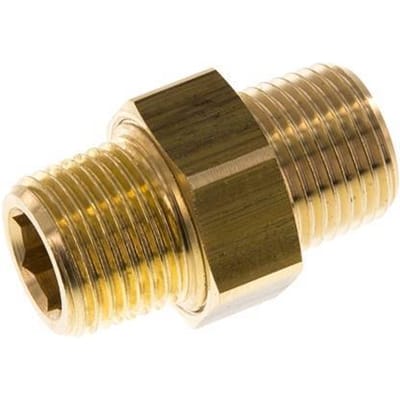

Deze messing koppeling is ontworpen met aan beide zijden buitendraad. Verbinding 1 heeft een R 1/2 inch schroefdraad. Verbinding 2 heeft R 1/2 inch schroefdraad. Max druk van 16 bar (232 psi).

Messing DN 9 mal koppeling stekker met G 1/4 inch buitendraad. De koppeling heeft een terugslagklep om terugstroming te voorkomen en de insteeksocket sluit ook af wanneer deze is losgekoppeld. Het werkdrukbereik is 0 tot 15 bar (0 tot 218 psi). De koppeling is geschikt voor temperaturen tussen -20 en 160 °C (-4 tot 320 °F).

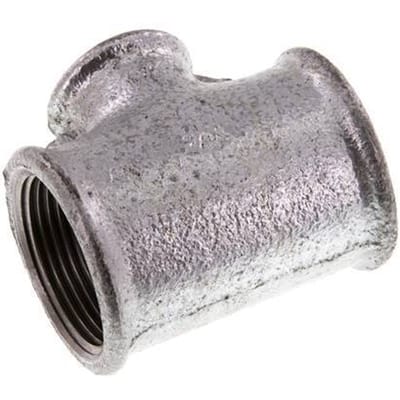

Deze gietijzeren T-koppeling is ontworpen met 3 poorten met binnendraad in een T-vorm. Verbinding 1 heeft een Rp 1 1/4 inch schroefdraad. Verbinding 2 heeft Rp 1 1/4 inch schroefdraad. Verbinding 3 heeft Rp 3/4 inch schroefdraad. Max druk van 25 bar (363 psi).

RVS DN 40 hydraulische koppeling snelkoppeling met G 1 1/4 inch binnendraad. De maximale werkdruk is 110 bar. Geschikt voor temperaturen tussen -25°C tot 200°C. Het afdichtings materiaal is FKM. De koppeling past op de ISO 7241-1 B.

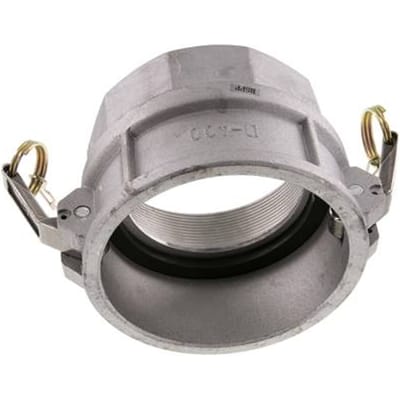

Aluminium DN 90 (4 inch) camlock snelkoppeling met Rp 4 inch binnendraad. Dit is een Type D koppeling (snelkoppeling binnendraad). De maximale werkdruk is 7 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een NBR (nitrielrubber) afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

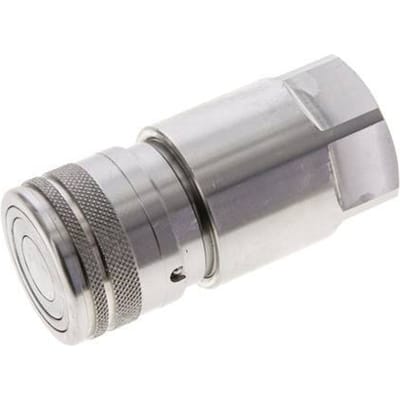

RVS DN 12 vlakdichtende koppeling snelkoppeling met G 1/2 inch binnendraad. De maximale werkdruk is 250 bar. Geschikt voor temperaturen tussen -25°C tot 200°C. Het afdichtings materiaal is FKM. De koppeling past op de ISO 16028.

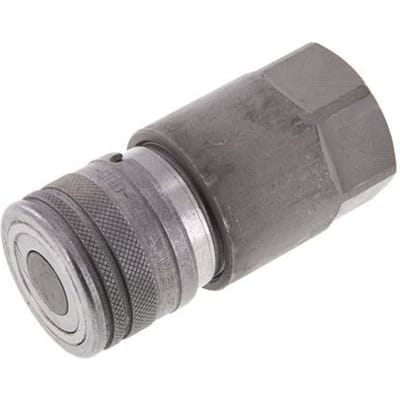

Stalen DN 12.5 vlakdichtende koppeling snelkoppeling met G 1/2 inch binnendraad. De maximale werkdruk is 350 bar. Geschikt voor temperaturen tussen -25°C tot 125°C. Het afdichtings materiaal is NBR. De koppeling past op de ISO 16028.

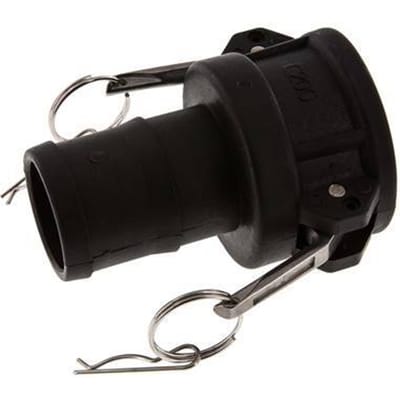

Polypropyleen DN 50 (2 inch) camlock snelkoppeling met 50 mm slangpilaar. Dit is een Type C koppeling (snelkoppeling met slangpilaar). De maximale werkdruk is 6 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een EPDM afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

Deze stalen dubbele pijpnippel is ontworpen met aan beide zijden buitendraad. Verbinding 1 heeft een R 1 1/4 inch schroefdraad. Verbinding 2 heeft R 1 1/4 inch schroefdraad. Max druk van 50 bar (725 psi). Ontworpen volgens de EN 10241 (DIN 2982).

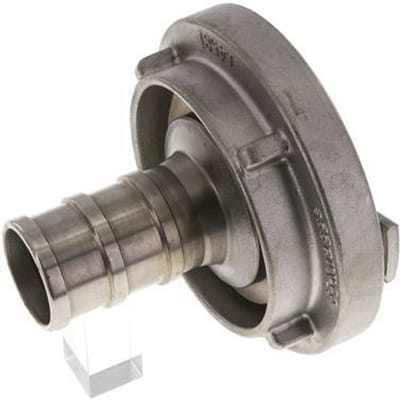

Dit is een 65 Storz koppeling met een nokafstand van 81 mm en een 38 mm slangpilaar aansluiting. De koppeling is gemaakt van RVS en heeft een FKM afdichting. De maximale werkdruk is 16 bar. De koppeling is geschikt voor temperaturen tussen -15 tot 200°C.

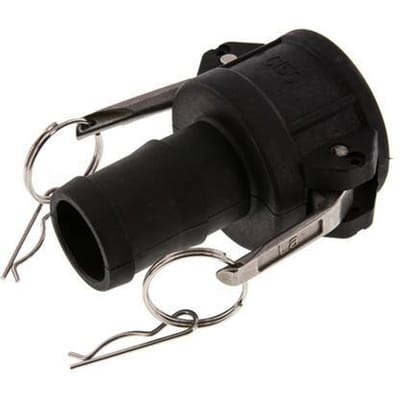

Polypropyleen DN 40 (1 1/2 inch) camlock snelkoppeling met 38 mm slangpilaar. Dit is een Type C koppeling (snelkoppeling met slangpilaar). De maximale werkdruk is 6 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een EPDM afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

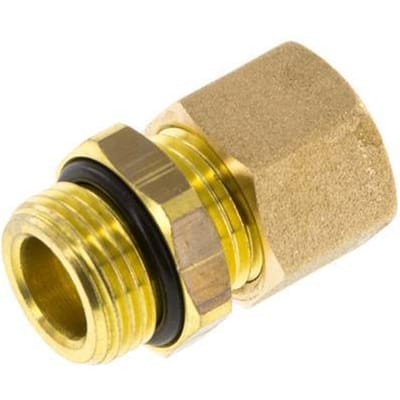

Deze messing rechte opschroefkoppeling is ontworpen met een buitendraad in combinatie met een knelfitting. Verbinding 1 heeft een mannelijke G 3/8 inch schroefdraad. Verbinding 2 is een 10 mm knelkoppeling. De afdichting bestaat uit NBR. Geschikt voor temperaturen van -20 °C tot 80 °C (-4 °F tot 176 °F). Max druk van 95 bar (1378 psi). Ontworpen volgens de DIN EN 1254-2.

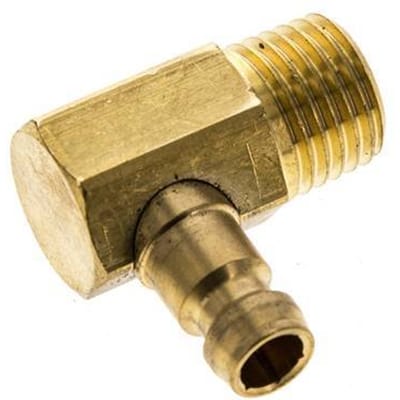

Messing DN 6 tempereerkoppeling insteeknippel met M14x1.5 buitendraad (conisch). De werkdruk is 0 tot 15 bar. Geschikt voor temperaturen tussen -20°C tot 160°C. De aansluiting staat op een hoek van 90 graden.

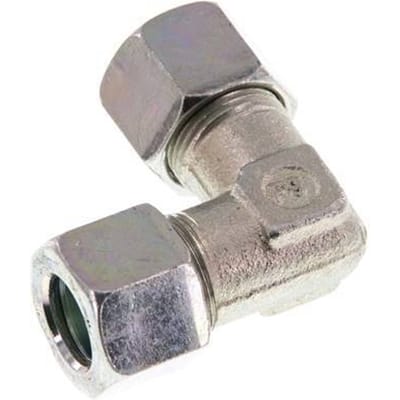

Deze stalen L-koppeling is ontworpen met cutting ring connections. Verbinding 1 is een 10 mm snijringkoppeling. Verbinding 2 is een 10 mm snijringkoppeling. De inlaat en de uitlaat staan in een hoek van 90°. Geschikt voor temperaturen van -40 °C tot 120 °C (-40 °F tot 248 °F). Max druk van 100 bar (1450 psi). Geschikt voor een LL (zeer licht) belastingsklasse.Ontworpen volgens de DIN EN ISO 8434-1 (DIN 2353).

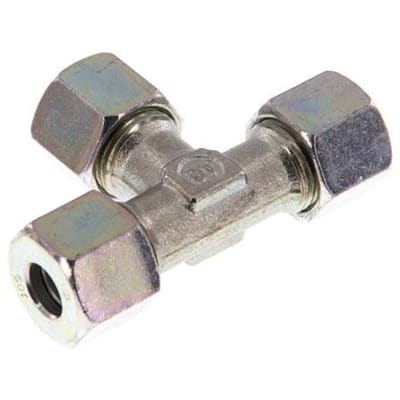

Deze stalen T-koppeling is ontworpen met 3 snijringverbindingen in een T-vorm. Verbinding 1 is een 10 mm snijringkoppeling. Verbinding 2 is een 10 mm snijringkoppeling. Verbinding 3 is een 10 mm snijringkoppeling. Geschikt voor temperaturen van -40 °C tot 120 °C (-40 °F tot 248 °F). Max druk van 630 bar (9138 psi). Geschikt voor een S (zwaar) belastingsklasse.Ontworpen volgens de ISO 8434-1 (DIN 2353).

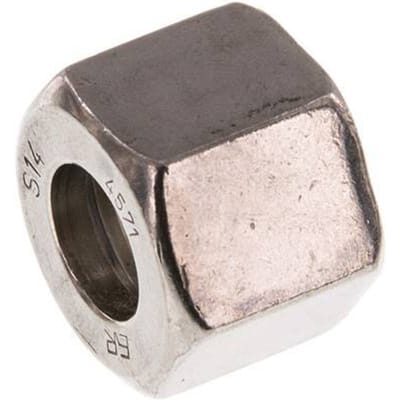

Deze stainless steel M22 x 1.5 wartelmoer (binnendraad) is ontworpen om te worden gebruikt met een cutting ring fitting. Geschikt voor buizen met een buitendiameter van 14 mm. In overeenstemming met de DIN 2353 heeft het een S (heavy) belastingsklasse.

Messing DN 40 (1 1/2 inch) camlock snelkoppeling met 38 mm slangpilaar. Dit is een Type C koppeling (snelkoppeling met slangpilaar). De maximale werkdruk is 18 bar. De koppeling is geschikt voor temperaturen tussen -10°C tot 80°C. Deze koppeling heeft een NBR (nitrielrubber) afdichting. De koppeling voldoet aan de MIL-C-27487 standaard.

Messing DN 12.5 hydraulische koppeling insteeknippel met G 1/2 inch binnendraad. De maximale werkdruk is 200 bar. Geschikt voor temperaturen tussen -25°C tot 160°C. De koppeling past op de ISO 7241-1 B.

Stalen hydraulische koppeling insteeknippel met 30 mm S (zwaar) snijring. De maximale werkdruk is 350 bar. Geschikt voor temperaturen tussen -20°C tot 100°C. De koppeling past op de ISO 14540 and DIN EN ISO 8434-1 (DIN 2353).

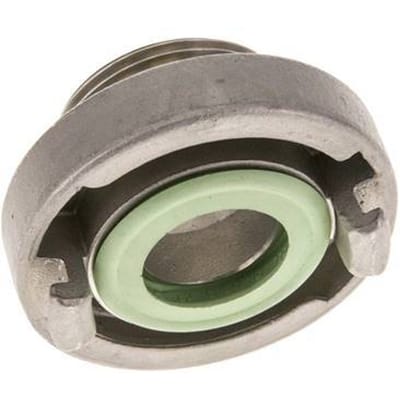

Dit is een 32 Storz koppeling met een nokafstand van 44 mm en G 1 1/4 inch buitendraad. De koppeling is gemaakt van RVS en heeft een FKM afdichting. De maximale werkdruk is 16 bar. De koppeling is geschikt voor temperaturen tussen -15 tot 200°C.

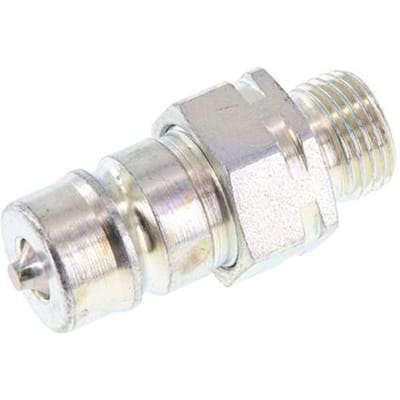

Stalen DN 10 hydraulische koppeling insteeknippel met 10 mm L (licht) knelring. De maximale werkdruk is 250 bar. Geschikt voor temperaturen tussen -20°C tot 100°C. De koppeling past op de ISO 7241-1 A en DIN EN ISO 8434-1 (DIN 2353).

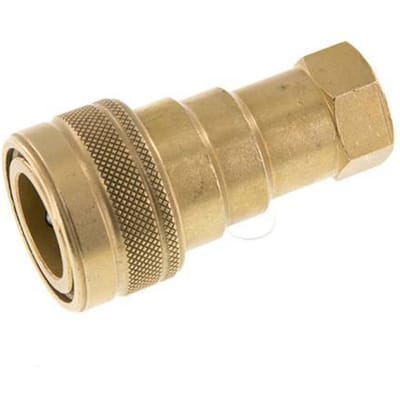

Messing DN 10 hydraulische koppeling snelkoppeling met G 3/8 inch binnendraad. De maximale werkdruk is 200 bar. Geschikt voor temperaturen tussen -25°C tot 160°C. Het afdichtings materiaal is FKM. De koppeling past op de ISO 7241-1 B.

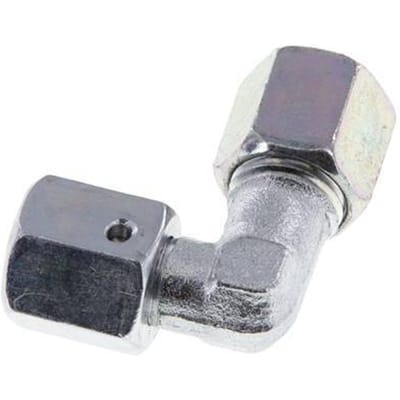

Deze stalen L-koppeling is ontworpen met een snijring koppeling en een wartelmoer. Verbinding 1 is een 14 mm wartelmoer. Verbinding 2 is een 6 mm snijringkoppeling. De afdichting bestaat uit NBR. De inlaat en de uitlaat staan in een hoek van 90°. Geschikt voor temperaturen van -35 °C tot 100 °C (-31 °F tot 212 °F). Max druk van 630 bar (9138 psi). Geschikt voor een S (zwaar) belastingsklasse.Ontworpen volgens de DIN EN ISO 8434-1 (DIN 2353).
