Lichtschakelaars kies je op basis van je bedrading en de plek in huis. Een enkelpolige schakelaar lijkt eenvoudig, toch bepaalt het aantal bedienpunten welke functie nodig is. Ook het inbouwsysteem moet passen bij de bestaande doos, afdekplaat en aansluitwijze. Dat voorkomt onnodig aanpassen van bedrading.

Wat vind je van deze pagina?

Lichtschakelaars vergelijken en kiezen

1. Welke lichtschakelaars passen bij je installatie?

De juiste lichtschakelaar volgt eerst de aanwezige bedrading. Een enkelpolige schakelaar bedient één lichtpunt vanaf één plaats. Bij twee bedienpunten heb je meestal een wisselschakelaar nodig, omdat die twee aansluitingen voor reizigersdraden gebruikt.

Drie of meer bedienplaatsen vragen vaak om een kruisschakelaar tussen twee wisselschakelaars. Die opbouw werkt alleen met de juiste aders. Een verkeerde functie dwingt later tot extra bedrading of een andere bediening, terwijl de muurafwerking dan vaak al klaar is. Een serieschakelaar bedient twee afzonderlijke lichtgroepen vanaf één inbouwdoos.

Een hotelschakeling is geen aparte schakelaar, maar een schakeling met wisselschakelaars aan beide uiteinden. Voor afwijkende functies past het bredere aanbod Elektrische schakelaars beter bij je installatie. Daar vind je ook functies voor andere stroomkringen. Kies pas daarna een kleur en vorm die bij de rest van het schakelmateriaal past.

2. Bedrading en schakelfuncties

De aansluitklemmen moeten passen bij je bestaande bedrading. Schakel altijd de groep uit voordat je een afdekplaat verwijdert. Controleer daarna spanningsloos met een geschikte tweepolige spanningstester. Dat geeft rust tijdens het werk.

Een wisselschakelaar heeft doorgaans een gemeenschappelijke klem plus twee klemmen voor reizigersdraden. De markeringen verschillen per fabrikant en serie. Vergelijk daarom het aansluitschema op de schakelaar met de bestaande draadposities, want kleuren alleen vertellen niet altijd welke functie een ader heeft. Verwisselde aansluitingen kunnen een lichtpunt onvoorspelbaar laten reageren, terwijl een correct gekozen schakelaar logisch blijft werken vanuit elke bedienplaats. Losse draden mogen nooit onder spanning blijven.

Bij een oude installatie kunnen draadkleuren afwijken van de huidige afspraken. Een elektricien is verstandig bij onduidelijke functies of beschadigde isolatie. Voor bediening buiten de standaardopstelling kun je Speciale elektrische schakelaars vergelijken met deze basisfuncties. Maak vooraf een foto van de oude aansluiting, zodat je de draadposities later zorgvuldig kunt controleren. Dat voorkomt fouten.

3. Afwerking, series en compatibiliteit

Een passende serie laat schakelaar en afdekplaat goed aansluiten. Merken gebruiken eigen maten en bevestigingen binnen hun schakelmateriaalseries. Combineer daarom niet zomaar een centraalplaat met een afdekraam van een andere serie. Dat geeft vaak speling. Controleer ook de vorm van het raam.

De inbouwdoos bepaalt hoeveel ruimte er achter de schakelaar beschikbaar is. Die ruimte wordt sneller krap bij veel lasklemmen of stugge installatiedraad. Diepe dozen bieden meer plek voor bedrading, terwijl een standaarddoos meestal volstaat bij een eenvoudige enkelpolige schakelaar. Let ook op de positie van schroefgaten.

Binnen een Schneider Electric-serie kunnen verschillende afdekramen binnen dezelfde productlijn combineren. Toch blijven onderdelen van verschillende series vaak onverenigbaar. Neem een bestaand onderdeel mee als je één schakelaar vervangt, zodat kleurtoon en bevestiging beter overeenkomen. Wanneer je meerdere plaatsen tegelijk vernieuwt, geeft één serie doorgaans een rustiger en herkenbaar resultaat omdat raamvorm en toetsgevoel overal in huis zorgvuldig op elkaar visueel en technisch zijn afgestemd.

4. Veilig monteren en lang gebruiken

Veilig monteren begint met spanningsloos werken aan de groep. Gebruik een tweepolige spanningstester voordat je draden of klemmen aanraakt. Een simpele schroevendraaier met lampje geeft minder zekerheid. Twijfel vraagt vakkennis.

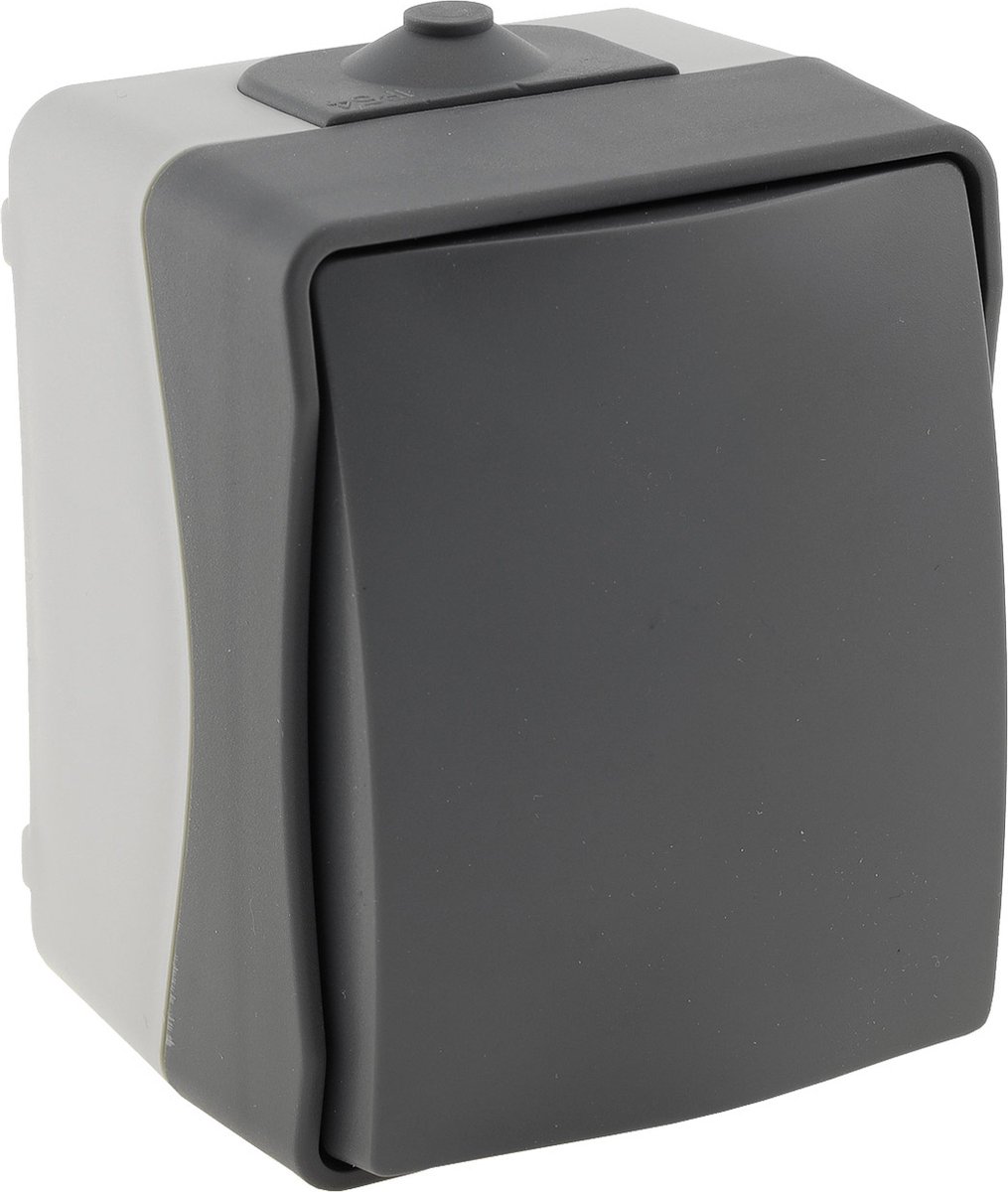

Plaats een schakelaar droog en passend bij de omgeving. Voor vochtige ruimten bepaalt de IP-waarde hoeveel bescherming de behuizing tegen indringen biedt. IP20 is bedoeld voor binnengebruik zonder waterbelasting, terwijl hogere bescherming nodig kan zijn op plaatsen met spatwater of stof. De zone-indeling van badkamers stelt aanvullende eisen aan de plaats.

Draai klemmen stevig vast zonder de ader te beschadigen. Los contact kan warmte veroorzaken en leidt tot storingen. Vervang vergeelde toetsen of beschadigde afdekramen tijdig, omdat scheuren vuil vasthouden en de bediening minder prettig maken. Bij terugkerende storingen is meten door een vakman verstandiger dan herhaald vervangen, omdat de oorzaak ook achter een ander bedienpunt in dezelfde groep in de woning kan zitten.

Begrippenlijst

Enkelpolige schakelaar

Eenkelpolige schakelaar is een schakelaar die één stroomkring vanaf één bedienplaats opent of sluit. Hij heeft meestal twee aansluitpunten voor de geschakelde verbinding. Dit type past bij één lichtpunt dat je niet vanaf een tweede plaats hoeft te bedienen.

Wisselschakelaar

Wisselschakelaar is een schakelaar met een gemeenschappelijke aansluiting en twee reizigersaansluitingen. Twee wisselschakelaars vormen samen een hotelschakeling voor bediening vanaf twee plaatsen. De juiste draadpositie bepaalt of het lichtpunt logisch reageert.

Kruisschakelaar

Kruisschakelaar is een schakelaar die reizigersdraden kruist of recht doorverbindt tussen twee wisselschakelaars. Hiermee bedien je één lichtpunt vanaf drie of meer plaatsen. Hij hoort in het midden van de schakeling en niet aan een uiteinde.

IP-waarde

IP-waarde is een code die de bescherming van een behuizing tegen vaste voorwerpen en water aangeeft. Het eerste cijfer gaat over stof en aanraking. Het tweede cijfer beschrijft de bescherming tegen water, zoals spatwater of stralen.

Inbouwdoos

Inbouwdoos is een doos in de wand waarin bedrading en schakelmateriaal worden gemonteerd. De diepte bepaalt hoeveel ruimte beschikbaar is voor draden en lasklemmen. Controleer ook de schroefgaten, omdat die de bevestiging van het inzetstuk bepalen.

Schakelmateriaalserie

Schakelmateriaalserie is een samenhangende reeks toetsen, centraalplaten en afdekramen met passende bevestigingen. Binnen één serie sluiten onderdelen meestal op elkaar aan. Bij Schneider Electric herken je series aan eigen vormen en montagemethoden, dus controleer altijd de productlijn.

Tweepolige spanningstester

Tweepolige spanningstester is een meetinstrument waarmee je controleert of een elektrische verbinding werkelijk spanningsloos is. Hij gebruikt twee meetpunten voor een betrouwbare meting. Daarmee controleer je een groep veiliger dan met een eenvoudige spanningszoeker.
