Patchpanelen (211)

Patchpanelen geven vaste netwerkkabels een vaste plek in je rack. Een passende keuze hangt af van poorten, kabelcategorie en afscherming. Een verkeerde combinatie beperkt de prestaties van je hele verbinding. Dat merk je vooral bij storingen. Ook rackruimte en duidelijke nummering bepalen of onderhoud later snel en overzichtelijk blijft.

Wat vind je van deze pagina?

Patchpanelen vergelijken en kiezen

1. Typen patchpanelen en hun toepassing

Patchpanelen verbinden vaste netwerkkabels met poorten van je netwerkapparatuur. Een leeg paneel vraagt losse keystones die je zelf kiest. Dat biedt flexibiliteit. Een paneel met vaste aansluitingen bespaart montagetijd en voorkomt mismatches tussen modules. Voor een thuiskast volstaan vaak twaalf of vierentwintig poorten. Grotere installaties vragen meestal een hogere poortdichtheid, omdat uitbreiding anders snel extra rekruimte inneemt.

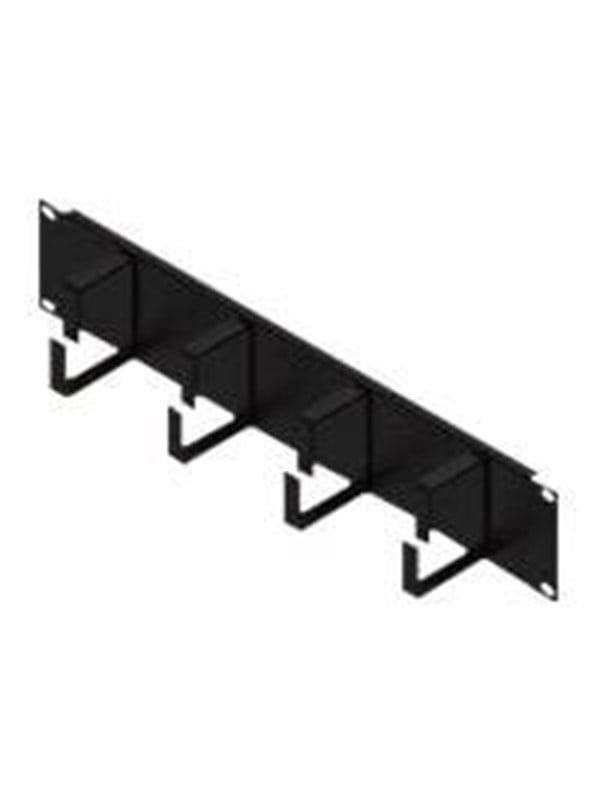

Kies 19-inch modellen voor standaard racks en gesloten wandkasten. Een desktopmodel past beter bij kleine installaties zonder rack. Let ook op de kabelinvoer aan de achterzijde. Horizontale invoer houdt de buigradius rustiger, terwijl haakse invoer ruimte achter ondiepe kasten bespaart. Past een rackopstelling niet bij je situatie, dan biedt Kabels wegwerken bredere oplossingen voor losse kabelroutes. Gebruik kabelmanagement naast het paneel, want trekkracht op aders veroorzaakt storingen.

2. Poorten, formaat en capaciteit

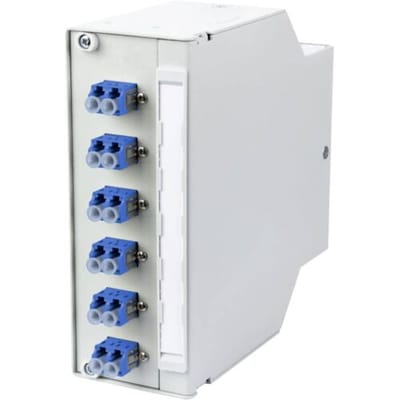

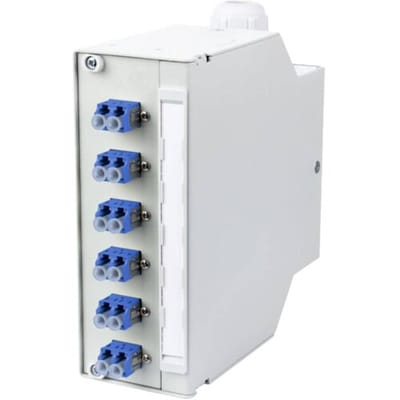

Het juiste poortaantal voorkomt lege ruimte en latere noodoplossingen. Tel actieve aansluitpunten plus reserve voor groei. Twintig procent reserve werkt vaak prettig. Bepaal vervolgens of elke aansluiting data, telefonie of PoE moet dragen. Voor een gemiddelde thuiskast volstaan meestal twaalf of vierentwintig poorten. Glasvezelpanelen gebruiken andere adapters, zoals LC of SC, en vereisen een passend vezeltype.

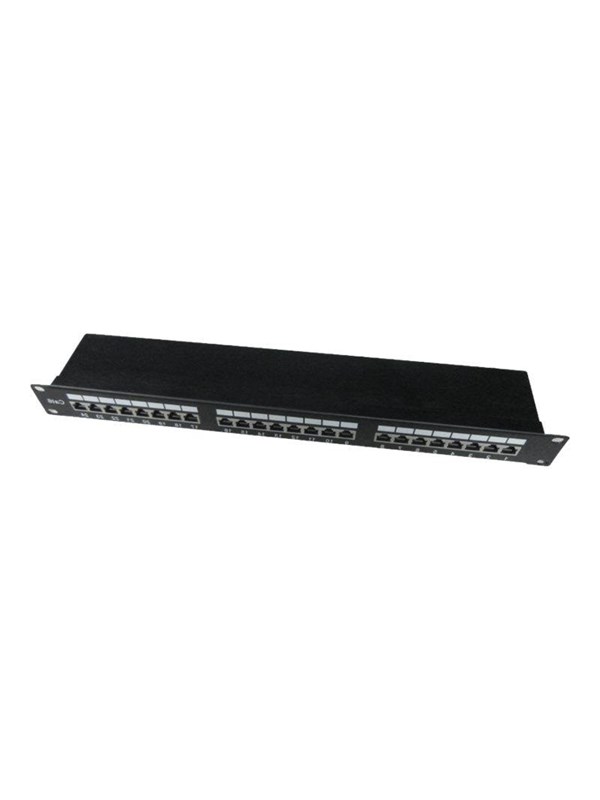

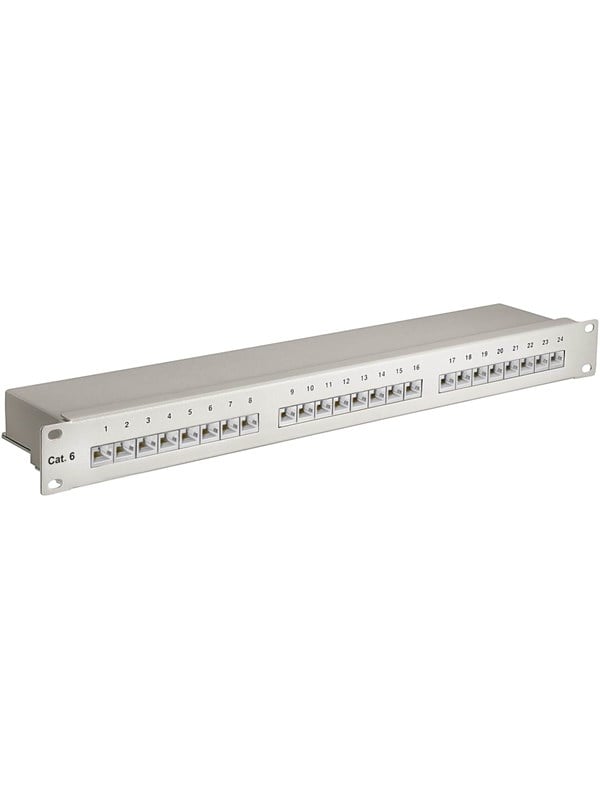

Een 19-inch paneel beslaat meestal één hoogte-eenheid, ook wel 1U genoemd. Hogere uitvoeringen bieden meer poorten, maar maken patchkabels minder overzichtelijk bij dicht geplaatste aansluitingen. Controleer daarom de beschikbare U-ruimte in je rack. Keystones laten je koper en glasvezel scheiden binnen één montageveld, mits de uitsparingen hetzelfde formaat gebruiken. Voor losse kabelbundels naast een kleine opstelling zijn Draad- en kabelbinders praktischer dan extra rackaccessoires. Nummer elke poort direct tijdens de montage.

3. Materiaal en constructie

Stalen patchpanelen blijven vormvast bij volle kabelbundels. Kunststof keystonehouders wegen minder en isoleren gevoelige elektrische delen. De behuizing beschermt vooral de connectoren. Een afgeschermd metalen paneel ondersteunt een doorlopende aardverbinding bij S/FTP-kabels en beperkt daardoor gevoeligheid voor elektromagnetische storing. Die afscherming werkt alleen goed met volledig afgeschermde componenten. Controleer dus of de kabel, keystone en patchkabel dezelfde afschermingsopbouw hebben.

IDC-contacten klemmen massieve installatieaders stevig vast zonder solderen. Ze zijn bedoeld voor vaste kabels. Soepele patchkabeladers passen meestal niet betrouwbaar in deze aansluitingen, omdat de contactmessen daarvoor anders zijn gevormd. Een trekontlasting houdt de kabelmantel op zijn plaats en beschermt de aderparen tegen beweging tijdens onderhoud. Kies panelen met duidelijke kleurcodering wanneer je T568A en T568B niet door elkaar wilt halen. Een degelijk labelveld verkleint zoekwerk.

4. Specificaties van patchpanelen begrijpen

De gekozen kabelcategorie en afscherming bepalen samen de bruikbare netwerkprestatie. Cat5e, Cat6 en Cat6A beschrijven prestaties van koperen Ethernetbekabeling in gebouwen. Cat6A is geschikt voor 10 Gigabit Ethernet over honderd meter. De volledige verbinding moet overal minstens dezelfde prestatieklasse kunnen halen. Een Cat6A-paneel levert geen Cat6A-prestatie wanneer kabels, keystones of patchsnoeren een lagere categorie hebben. Let bij PoE op goede connectorcontacten.

PoE voert stroom en data door dezelfde aderparen. Daardoor kan warmte in dicht bezette kabelbundels merkbaar oplopen. ISO/IEC 11801 beschrijft generieke bekabeling voor gebouwen en helpt installateurs componenten volgens dezelfde prestatieklassen te selecteren voor commerciële en residentiële netwerken, terwijl ANSI/TIA-568 een veelgebruikte Amerikaanse referentie vormt. Bij afscherming hoort een correcte aarde aan paneel en rack. Anders blijft de storinggevoeligheid bestaan. Test elke link na afmontage.

5. Montage en kabelrouting

Een nette montage beschermt aderparen tegen knikken en trek. Monteer het paneel op een stevige ondergrond of rail. Houd de voorgeschreven buigradius van de kabel aan. Te scherp buigen verslechtert de transmissie. Leid inkomende kabels eerst langs een vaste route, zodat het gewicht niet aan afzonderlijke IDC-contacten trekt. Gebruik Kabelgoten wanneer langere trajecten langs muur of plafond bescherming en vaste geleiding nodig hebben.

Strip slechts zoveel mantel als de aansluitinstructie aangeeft. Te ver ontvlechten schaadt de signaalmarge. Behoud de twist van elk aderpaar tot vlak voor het contact, omdat die twist overspraak tussen paren beperkt. Noteer ruimte, paneel, poort en bestemming op beide kabeluiteinden, zodat storingen later sneller te herleiden zijn. Draad- en kabelidentificatie voorkomt verwarring wanneer meerdere vergelijkbare verbindingen in één kast samenkomen en wijzigingen over jaren door verschillende beheerders worden uitgevoerd zonder actuele documentatie bij onderhoud en uitbreidingen. Houd patchkabels kort genoeg voor overzicht.

6. Onderhoud en storingen voorkomen

Regelmatig onderhoud houdt verbindingen betrouwbaar en traceerbaar. Controleer alle labels na iedere wijziging in de kast. Losse patchkabels vallen dan direct op. Verwijder opgehoopt stof voorzichtig met een droge antistatische borstel. Gebruik geen vocht bij open connectorcontacten. Trek nooit aan de kabel zelf tijdens het ontkoppelen van apparatuur.

Pak de stekker vast en druk het lipje in. Beschadigde vergrendelingen veroorzaken losse verbindingen. Houd voedingskabels gescheiden van datakabels wanneer de installatie daarvoor ruimte biedt, omdat bundeling de warmteafvoer en het overzicht kan verslechteren. Documenteer wijzigingen meteen, zodat je oude poorttoewijzingen niet hoeft te raden. Plan telkens een visuele inspectie na verbouwingen of uitbreidingen. Vervang versleten patchkabels voordat foutzoeken onnodig lang duurt op locatie.

Begrippenlijst

Keystone

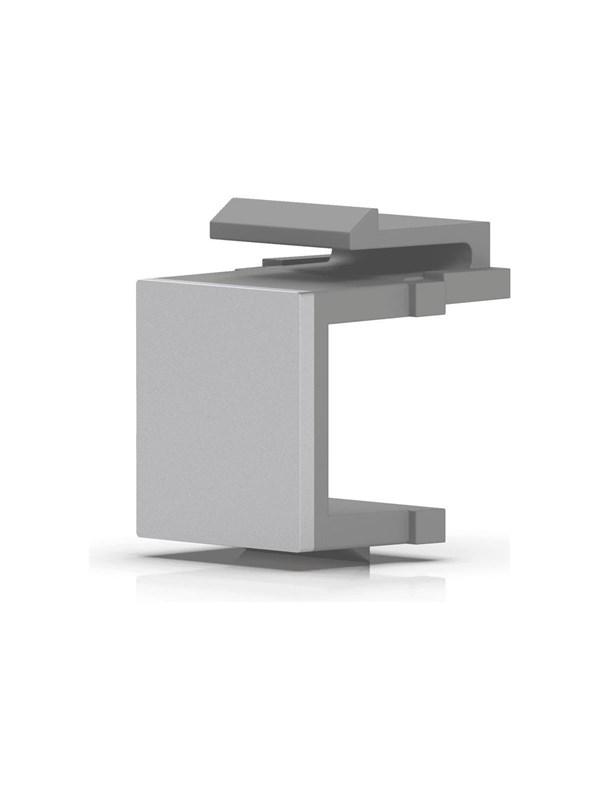

Een keystone is een verwisselbare connectormodule met een gestandaardiseerde klikbehuizing voor een montageveld. Je kiest daarmee per poort bijvoorbeeld RJ45, LC of een andere aansluiting. Een keystonepaneel blijft daardoor later aanpasbaar wanneer je bekabeling verandert.

IDC-contact

Een IDC-contact is een snijcontact dat de aderisolatie doorsnijdt en elektrisch contact maakt. Je drukt een massieve ader met een aanlegtool in de sleuf. De aansluiting is snel, maar herhaald losmaken kan het contact verzwakken.

T568A en T568B

T568A is een aderindeling die de kleurvolgorde van vier getwiste paren in een RJ45-aansluiting vastlegt. T568B gebruikt een andere kleurvolgorde voor twee paren. Beide werken goed, zolang je aan beide uiteinden van een vaste link dezelfde indeling gebruikt.

Cat6A

Cat6A is een bekabelingscategorie voor koperen Ethernetverbindingen die 10 Gigabit Ethernet tot 100 meter ondersteunt. De A staat voor augmented. Voor deze prestatie moeten kabel, connectoren en patchsnoeren samen aan de vereiste transmissie-eisen voldoen.

PoE

PoE is een techniek die elektrische voeding samen met data via Ethernetaderparen transporteert. Apparaten zoals access points of camera's krijgen daardoor stroom zonder aparte voedingskabel. Het benodigde vermogen bepaalt welke PoE-variant en bekabeling passen.

U-hoogte

U-hoogte is een rackmaat waarbij één U gelijkstaat aan 44,45 millimeter verticale ruimte. Een paneel van 1U neemt dus één standaardhoogte in beslag. Meet ook vrije ruimte voor kabelinvoer en buigradius achter het paneel in de kast.
