Stroomregelaars en transformatoren (2.104)

Stroomregelaars en transformatoren kies je voor een stabiele voeding van apparaten en installaties. De juiste ingangsspanning en uitgangsspanning moeten passen bij de belasting. Ook het verschil tussen wisselspanning en gelijkspanning telt mee. Een verkeerd type kan warmte veroorzaken of aangesloten elektronica beschadigen. Let daarom op vermogen aansluitingen isolatieklasse en de plek waar je het onderdeel gebruikt.

Wat vind je van deze pagina?

Stroomregelaars en transformatoren vergelijken en kiezen

1. Stroomregelaars en transformatoren: eerst de functie

Kies eerst de functie die je voeding moet vervullen. Een transformator verandert wisselspanning naar een hogere of lagere wisselspanning. Een stroomregelaar begrenst of stabiliseert stroom of spanning voor een aangesloten belasting. Dat onderscheid voorkomt een verkeerde aansluiting.

Controleer daarom altijd of het apparaat wisselspanning of gelijkspanning verwacht. Een gelijkrichter zet wisselspanning om in gelijkspanning, terwijl een voeding die spanning vaak ook afvlakt en regelt. Veel kleine elektronica werkt alleen betrouwbaar met een geregelde gelijkspanning. Een eenvoudige transformator is daarvoor meestal onvoldoende.

Bij complexe installaties helpt het bredere aanbod van Energie- en elektriciteitsbenodigdheden wanneer je ook beveiliging of aansluitmateriaal zoekt. Lees het typeplaatje voordat je vergelijkt. Daarop staan nominale spanning frequentie en soms de toegestane belasting vermeld.

2. Spanning, vermogen en belasting berekenen

De waarden op het typeplaatje bepalen of een model past. Vermogen in watt volgt uit spanning maal stroom, zodat je kunt beoordelen hoeveel reserve de voeding tijdens normaal gebruik houdt. Reken met het opgenomen vermogen van het apparaat. Een 12 volt apparaat met 2 ampère vraagt bijvoorbeeld 24 watt.

Neem vervolgens ruimte voor piekbelasting en opwarming. Een te kleine transformator kan heet worden bij langdurige belasting. Een model met voldoende marge blijft doorgaans koeler en levert een stabielere spanning wanneer de belasting wisselt. Overdimensioneren is niet altijd nodig bij een kleine constante belasting.

Voor panelen en laadtoepassingen wijken eisen af, omdat zonnepanelen een regelaar vragen die ook bij wisselende instraling binnen het toegestane laadbereik van de aangesloten accu veilig blijft werken. Vergelijk daarom ingang en uitgang altijd apart. Een passende zekering beschermt ook de aangesloten bedrading tegen overbelasting.

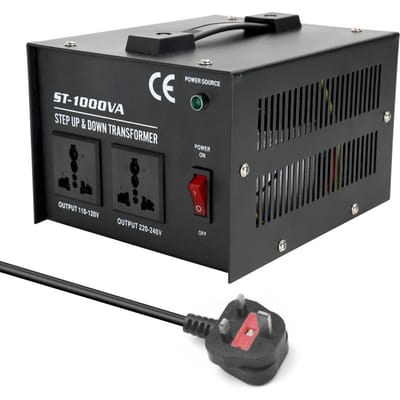

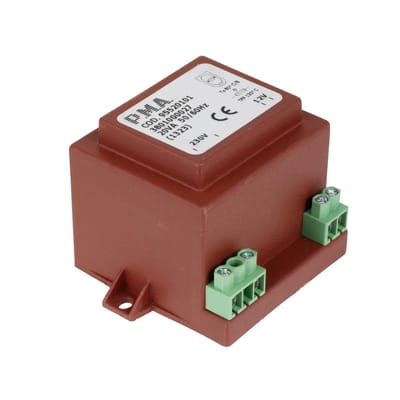

3. Transformatoren voor wisselspanning kiezen

Transformatoren passen alleen wanneer spanning en frequentie overeenkomen. De primaire zijde komt op de netbron of andere wisselspanningsbron. De secundaire zijde voedt vervolgens de bedoelde belasting. Verwissel deze zijden nooit bij een model zonder geschikte dubbele isolatie of behuizing.

Nettransformatoren zijn vaak berekend op 50 hertz, terwijl sommige toepassingen een andere frequentie gebruiken. Een verkeerde frequentie verhoogt verliezen en warmteontwikkeling. Controleer ook of je een scheidingstransformator nodig hebt voor galvanische scheiding tussen bron en apparaat. Die scheiding kan storingen beperken en vergroot de veiligheid bij meetwerk aan gevoelige apparatuur.

Bij inbouw telt de montageplek evenzeer mee, want een open transformator vraagt afscherming tegen aanraking en voldoende ruimte voor warmteafgifte. Een gesloten behuizing is dan vaak verstandiger. Voor een passende installatie combineer je het onderdeel met geschikte leidingen en dozen.

4. Aansluitingen en veilige montage

Veilige montage begint met passende aansluitingen en voldoende isolatie. Kies aders met een doorsnede die past bij de stroom en de lengte van het traject. Dunne bedrading veroorzaakt spanningsverlies en kan te warm worden. Maak trekontlasting altijd stevig vast.

Schroefklemmen moeten stevig contact maken zonder dat losse koperdraadjes buiten de klem steken. Gebruik adereindhulzen bij soepele draad als de klemfabrikant dat voorschrijft. Beschadigde isolatie vraagt directe vervanging. Een aansluiting in een vochtige of stoffige ruimte heeft een passende IP-beschermingsgraad nodig, zodat delen niet onbedoeld aanraakbaar worden en vuil de werking tijdens langdurig gebruik minder snel verstoort.

Zet de spanning uit voordat je aan klemmen werkt. Gebruik voor vaste verbindingen geschikte elektrische bedrading met de juiste isolatieklasse. Laat werk aan netspanning over aan een vakbekwaam installateur.

5. Levensduur en verschillen tussen uitvoeringen

De uitvoering bepaalt warmteverlies en onderhoud tijdens gebruik. Lineaire voedingen zijn eenvoudig en verliezen bij spanningsverlaging vaak energie als warmte. Schakelende voedingen zijn compacter en werken vaak efficiënter bij dezelfde uitgangswaarde. Ze kunnen wel elektrische storing veroorzaken.

Plaats een warmte producerend model met vrije ruimte rond ventilatieopeningen. Stof belemmert koeling en verkort daardoor de levensduur. Een ventilator vraagt extra aandacht, omdat slijtage of vuil het geluid kan verhogen. Controleer periodiek klemmen behuizing en eventuele zekeringen op verkleuring of schade.

Vervang een doorgebrande zekering alleen door hetzelfde type en dezelfde waarde, want een zwaardere uitvoering kan de interne beveiliging omzeilen. Vergelijk MEAN WELL stroomregelaars op ingangsspanning uitgangswaarde en montagevorm voordat je een uitvoering kiest. Een duidelijke specificatie voorkomt twijfel.

Begrippenlijst

Adereindhuls

Een adereindhuls is een metalen huls die soepele koperdraad bundelt voor aansluiting in een klem. Hij voorkomt losse draadjes bij het vastschroeven. Gebruik de juiste maat bij elektrische bedrading, zodat de ader goed in de klem past.

Galvanische scheiding

Galvanische scheiding is elektrische scheiding tussen twee stroomkringen zonder directe geleidende verbinding. Een scheidingstransformator kan deze functie bieden. Daardoor is een storing aan één zijde minder makkelijk verbonden met de andere zijde.

Gelijkrichter

Een gelijkrichter zet wisselspanning om in gelijkspanning. Vaak volgen condensatoren die de spanning afvlakken. Voor veel elektronische apparaten is daarna ook een regelaar nodig om de uitgangsspanning stabiel te houden.

IP-beschermingsgraad

De IP-beschermingsgraad geeft met twee cijfers de bescherming van een behuizing tegen aanraking, vaste delen en water aan. Het eerste cijfer gaat over vaste delen. Het tweede cijfer beschrijft de bescherming tegen water.

Primaire spanning

Primaire spanning is de spanning die op de ingang van een transformator wordt aangesloten. De secundaire spanning komt beschikbaar aan de uitgang. Beide waarden moeten overeenkomen met de bron en de aangesloten belasting.

Schakelende voeding

Een schakelende voeding regelt spanning met snel schakelende elektronische componenten. Dit type is vaak compact en energiezuinig. Het kan wel elektromagnetische storing veroorzaken als de afscherming of montage onvoldoende is.
