Thermokoppels helpen je temperatuur meten in installaties waar een gewone sensor niet past. De keuze draait om het metaaltype, de meetlas en de plek van de voeler. Ook de aansluiting op je meter vraagt aandacht. Een verkeerde combinatie kan in de praktijk een nette aflezing geven die toch niet klopt.

Wat vind je van deze pagina?

Thermokoppels vergelijken en kiezen

1. Thermokoppels kiezen op type

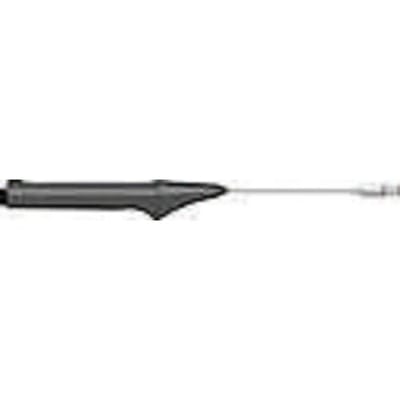

Thermokoppels kies je eerst op type temperatuurbereik en aansluiting. Een thermokoppel levert een kleine spanning wanneer twee verschillende metalen een temperatuurverschil ervaren. Het meetinstrument moet dat type herkennen. Type K werkt breed en komt vaak voor bij algemene temperatuurmetingen.

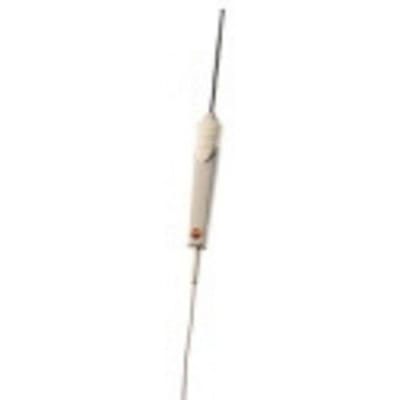

Type J, T, N en E hebben elk een eigen legering en een andere spanningscurve. Vergelijk daarom nooit alleen de stekker, want dezelfde vorm garandeert geen passende typecodering. Ook de kabel bepaalt de meetfout. Een verlengkabel van een ander metaal kan extra thermospanningen veroorzaken, waardoor een correct gemonteerde sensor toch een afwijkende waarde doorgeeft naar de aangesloten regelaar of meter tijdens langdurige metingen.

Let op de polariteit. De negatieve ader heeft bij veel typen een afwijkende markering, al verschilt die markering per norm en fabrikant. Past geen variant bij je toepassing, dan biedt Meethulpmiddelen en sensoren meer meetprincipes.

2. Maat en inbouw

De juiste probe lengte bepaalt waar je werkelijk meet. Een meetpunt vlak naast de warmtebron reageert sneller, terwijl een plek verderop de gemiddelde proceswarmte weergeeft. Plaatsing verandert dus de uitkomst. Meet eerst de beschikbare inbouwdiepte en de diameter van de opening.

Een te korte voeler raakt de gewenste meetzone niet. Een te lange voeler kan uitsteken in stromend materiaal of bewegende delen. Kies de dompellengte op basis van de plek waar temperatuur stabiel moet worden gevolgd, zodat de tip niet alleen wandwarmte registreert of hinder ondervindt tijdens gebruik. Ook de schroefdraad moet passen.

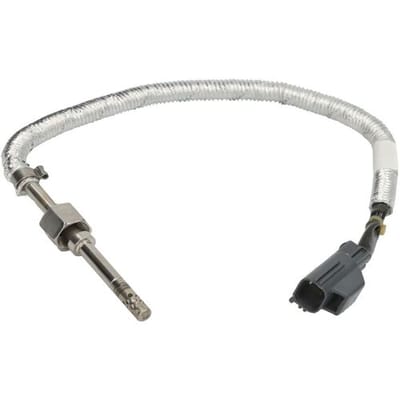

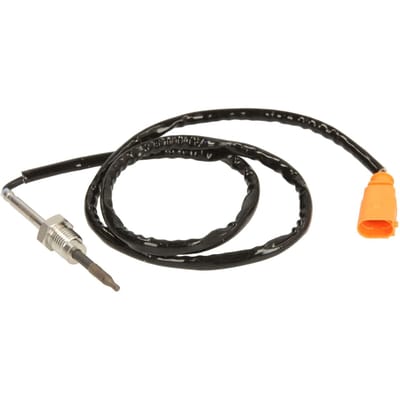

Veel sondes gebruiken metrische draad of een vaste wartel voor montage. Controleer daarnaast de kabellengte, want trekken aan de aansluiting beschadigt de aders of de isolatie. Bij beperkte ruimte helpt een haakse aansluiting vaak.

3. Materiaal en constructie

Mantelmateriaal bepaalt vooral de bestendigheid tegen hitte en omgeving. Roestvast staal is geschikt voor veel droge toepassingen met matige temperatuur en beperkte chemische belasting. Bij agressieve dampen slijt het materiaal sneller. Nikkellegeringen verdragen hogere temperaturen en bieden vaak betere weerstand tegen oxidatie.

De las aan de uiterste tip vormt de meetlas. Een blootliggende meetlas reageert snel. Die blijft kwetsbaar voor vuil, vocht en mechanische aanraking tijdens gebruik. Een geaarde meetlas heeft direct contact met de metalen mantel, waardoor de reactie doorgaans sneller is.

Een ongeaarde meetlas is elektrisch gescheiden van de mantel. Die scheiding kan storingen beperken wanneer de meter een geïsoleerde ingang verwacht, terwijl de iets tragere respons bij langzaam veranderende temperaturen meestal weinig invloed heeft. Minerale isolatie houdt de geleiders beter stabiel bij hitte.

4. Aansluiting en uitlezing

De aansluiting moet bij je meter en temperatuurbereik passen. Thermokoppels geven millivolts af en vragen daarom om een geschikte ingang. Een gewone spanningsmeter volstaat hiervoor zelden bij nauwkeurige metingen. De meter moet de juiste koudelascompensatie toepassen voor een betrouwbare temperatuurwaarde.

Koudelascompensatie corrigeert de temperatuur bij de aansluitklemmen. Zonder die correctie verschuift de aflezing zodra de omgeving rond de meter warmer of kouder wordt. Gebruik je een datalogger of regelaar met schroefklemmen, controleer dan zowel het ondersteunde type als de ingestelde sensorselectie, omdat een verkeerde instelling een geloofwaardige maar foute waarde kan tonen. Connectoren hebben vaak een typegebonden kleurcode.

Kleur alleen is onvoldoende, omdat internationale en regionale coderingen kunnen verschillen. Elektrisch meetgereedschap is logischer wanneer je aansluitingen, spanning of signaalverloop apart wilt controleren. Schakel altijd de installatie uit vóór montage.

5. Omgeving en gebruik

De werkomgeving bepaalt welke bescherming je sensor nodig heeft. Hoge temperatuur is niet het enige risico bij langdurige metingen. Vocht versnelt corrosie in aansluitingen. Trillingen kunnen kabelbreuk veroorzaken bij een slecht ondersteunde leiding of wartel.

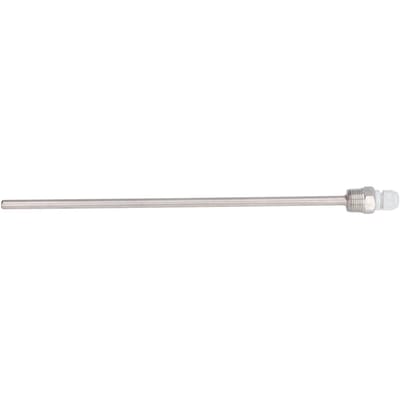

Een beschermbuis schermt de meetlas af tegen druk, slijtage en directe vervuiling. Daardoor reageert de sensor vaak langzamer. Kies die extra bescherming vooral wanneer de meetplek langdurig vuil is of mechanisch wordt belast. In luchtstromen meet een dunne tip snel, terwijl een robuuste mantel beter bestand is tegen stoten en wisselende stroming rond het meetpunt.

Bij een open vlam kunnen stralingswarmte en lokale pieken de uitlezing beïnvloeden. Vergelijk waarden altijd bij twijfel. Voor bredere meetvragen passen meters beter wanneer je ook andere signalen wilt aflezen.

6. Controle en levensduur

Regelmatige controle houdt temperatuurmetingen bruikbaar en beter vergelijkbaar. Inspecteer kabel, isolatie en aansluiting vóór je conclusies trekt uit een opvallende waarde. Beschadiging geeft vaak meetstoring. Een knik vlak bij de connector kan aders breken zonder zichtbare mantelbreuk.

Test bij twijfel met een bekende temperatuurbron en een meter die het juiste type ondersteunt. Vergelijk nooit zomaar twee sensoren. Verschillende meetplaatsen of meetlastypen kunnen een echt temperatuurverschil veroorzaken. Vervang een sensor wanneer de aflezing springt, de kabel beschadigd is of de tip zichtbaar is aangetast, omdat repareren de oorspronkelijke nauwkeurigheid zelden herstelt.

Reinig alleen volgens de voorschriften van de toepassing. Schurende middelen kunnen de mantel beschadigen en afzetting op de meetlas losmaken. Bewaar reserveonderdelen droog en beschermd zonder scherpe knikken in de kabel.

Begrippenlijst

Thermospanning

Thermospanning is de kleine elektrische spanning die ontstaat door een temperatuurverschil tussen twee verschillende metalen. Een meter zet deze spanning om naar een temperatuurwaarde. De verhouding tussen spanning en temperatuur verschilt per type en bepaalt daarom welke sensorinstelling je nodig hebt.

Meetlas

Meetlas is het punt waar de twee metalen geleiders met elkaar zijn verbonden. Dit punt reageert op de plaatselijke temperatuur. Een blootliggende meetlas reageert snel, terwijl een ingesloten meetlas beter beschermd is tegen vuil en aanraking.

Koudelascompensatie

Koudelascompensatie is de correctie voor de temperatuur bij de aansluiting van de sensor op de meter. Zonder deze correctie wijkt de aflezing af wanneer de aansluitklemmen opwarmen of afkoelen. Elektrisch meetgereedschap helpt bij het controleren van signalen en aansluitingen.

Dompellengte

Dompellengte is de lengte van de voeler die in de te meten ruimte of stof steekt. De tip moet de juiste meetzone bereiken. Een verkeerde dompellengte kan vooral de temperatuur van de wand meten in plaats van die van het proces.

Geaarde meetlas

Geaarde meetlas is een meetlas die elektrisch contact maakt met de metalen mantel. Die constructie reageert meestal sneller op temperatuurwisselingen. De elektrische verbinding kan echter minder geschikt zijn bij installaties die een geïsoleerde meetingang vereisen.

Minerale isolatie

Minerale isolatie is een hittebestendige isolatielaag rond de geleiders in een metalen mantel. De constructie houdt de aders op hun plaats bij hoge temperaturen. Daardoor blijft de kabelvorm stabieler dan bij veel kunststof isolatiematerialen.
