Zekeringpanelen helpen je groepen veilig en overzichtelijk te verdelen. De keuze draait om beschikbare moduleplaatsen, passende beveiliging en ruimte voor kabels. Ook de montageplek stelt eisen. Een volle kast zonder reserveruimte maakt aanpassingen lastiger, terwijl verkeerde componenten storingen veroorzaken of bescherming beperken. Kijk daarom verder dan de buitenmaat en vergelijk de indeling met je installatieplan.

Wat vind je van deze pagina?

Zekeringpanelen vergelijken en kiezen

1. Zekeringpanelen en de juiste indeling

Zekeringpanelen en de juiste indeling

Kies een zekeringpaneel op basis van groepen en uitbreidingsruimte. Een te kleine kast beperkt latere aanpassingen. Tel daarom eerst alle benodigde eindgroepen voor verlichting vaste apparaten en afzonderlijke ruimtes in je woning. Een DIN-rail bepaalt hoeveel modulaire componenten veilig en overzichtelijk in de behuizing kunnen worden gemonteerd. Dat maakt vergelijken eenvoudiger. Een afgesloten deur houdt de bediening afgeschermd.

Meet de beschikbare wandruimte zorgvuldig en controleer of de deur naar voren kan openen. Opbouwkasten blijven zichtbaar terwijl inbouwkasten een vrije uitsparing met voldoende diepte in de wand vereisen. De benodigde diepte groeit bij meer bedrading grotere buigradii en een nette kabelgeleiding. Voor bestaande installaties zijn leidingen en dozen vaak relevanter wanneer bestaande kabelroutes of vaste inbouwmaten niet meer passen. Let ook goed op de nominale stroom van hoofdschakelaar en hoofdbeveiliging voordat je componenten veilig combineert.

Een ruime indeling blijft overzichtelijk. Past dit type niet bij je project dan biedt het bredere aanbod van Energie- en elektriciteitsbenodigdheden meer aanknopingspunten. Een overzichtelijk schema voorkomt vaak fouten bij een latere technische uitbreiding van groepen.

2. Groepen en beveiliging

Groepen en beveiliging

Een juiste groepsverdeling voorkomt overbelasting en onduidelijke storingen. Elke eindgroep beschermt een afgebakend deel van de installatie. Dat beperkt de storing. Koppel zware verbruikers daarom niet vanzelfsprekend samen aan dezelfde eindgroep in huis. Een duidelijke indeling vereenvoudigt later onderhoud.

Een installatieautomaat schakelt uit bij overbelasting of kortsluiting met een passende karakteristiek binnen zijn eigen stroomkring. Een aardlekschakelaar bewaakt het verschil tussen heen en teruggaande stroom en schakelt af bij een foutstroom, terwijl de indeling ook bij aangesloten apparatuur en gebruik goed moet passen. Een aardlekautomaat combineert beide functies voor iedere afzonderlijke groep. Die keuze bespaart ruimte.

Controleer de aardlekgevoeligheid en karakteristiek van automaten voordat je bestaande componenten in een oudere installatie vervangt. Type B en type C beschrijven het uitschakelgedrag bij kortsluiting en piekbelasting. Voor aansluitpunten buiten de kast kunnen stopcontacten en contactdozen beter aansluiten op je plan. Noteer de functie van iedere groep in het groepenoverzicht.

3. Behuizing en kabelinvoer

Behuizing en kabelinvoer

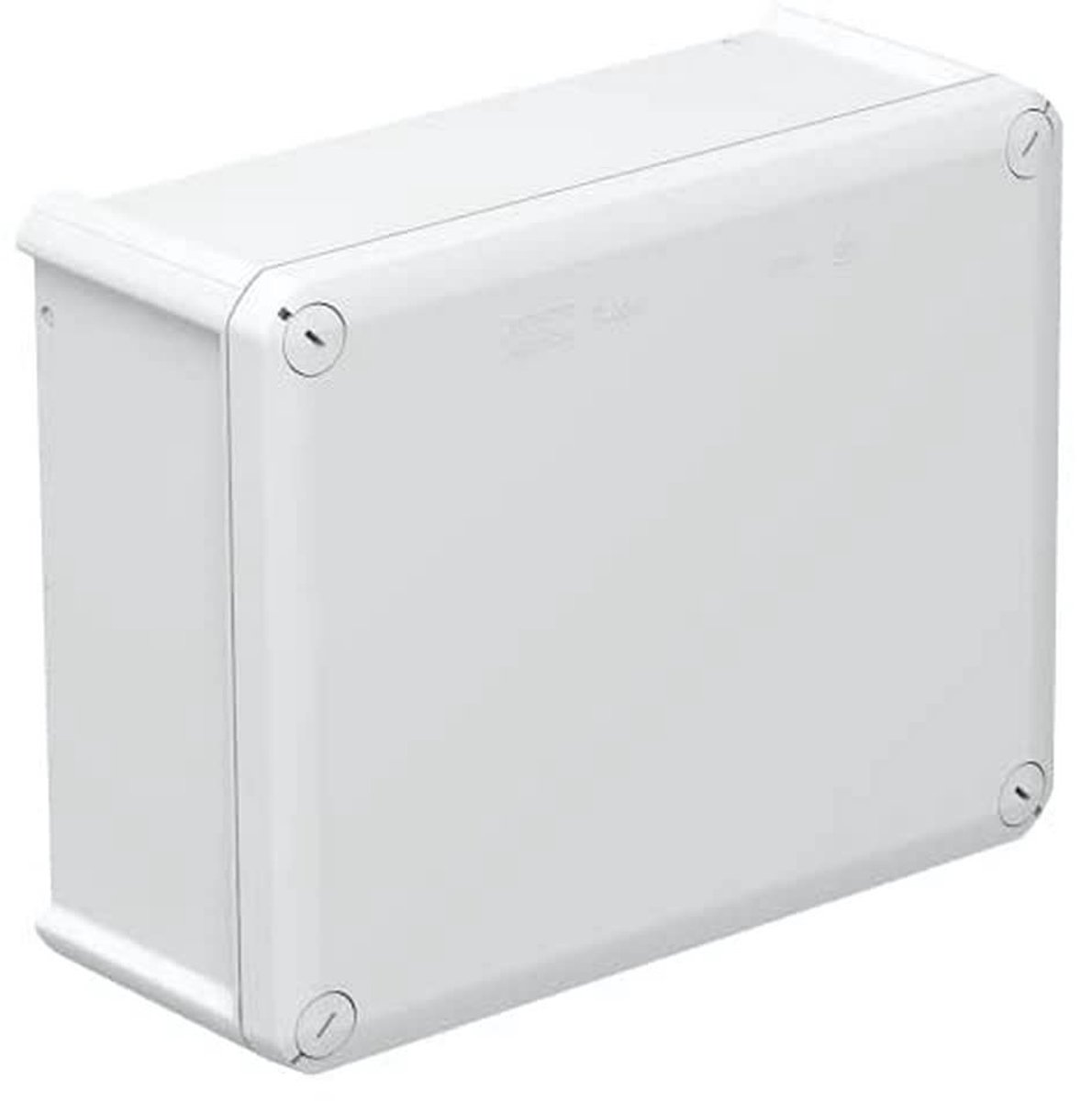

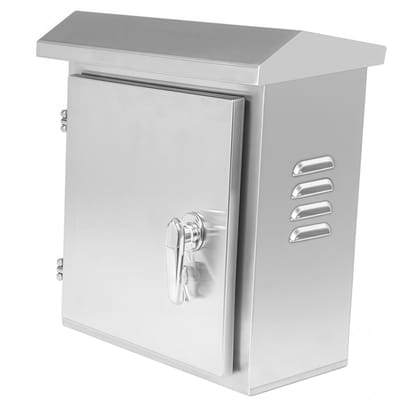

De behuizing moet passen bij montageplaats bekabeling en toekomstige uitbreiding. Kunststof isoleert van zichzelf. Metalen kasten vragen een correcte aardverbinding. De IP-code geeft aan hoe goed een behuizing bescherming biedt tegen vaste delen en vocht in de gekozen gebruiksomgeving. De keuze beïnvloedt ook het gewicht en de benodigde bevestiging aan de wand.

Voor droge binnenruimtes volstaat vaak een eenvoudige uitvoering met een degelijk sluitende deur. Kies bij vochtige of stoffige locaties een passende IP-beschermingsgraad omdat binnendringend water of stof isolatie aantast en op de lange termijn kostbare storingen of corrosie binnen de verdeelinrichting kan veroorzaken. Dat helpt aantoonbaar.

Controleer ook de kabelinvoer want scherpe randen kunnen de mantel van elke kabel beschadigen. Voldoende ruimte rond klemmen maakt aansluiten later meten en foutzoeken beter uitvoerbaar. Bij omvormers of teruglevering is de afstemming met zonnepanelen soms bepalend voor de indeling. Gebruik passende wartels die rond de kabel ook betrouwbare trekontlasting bieden.

4. Veilig werken en documenteren

Veilig werken en documenteren

Veilig werken begint met een spanningsloze en controleerbare installatie. Schakel altijd uit voordat je de kast opent. Controleer daarna met geschikt meetgereedschap of spanning werkelijk ontbreekt. Alleen een vakbekwaam persoon kan aansluitingen beoordelen wanneer de situatie afwijkt. Vergrendel de hoofdschakelaar wanneer anderen aan de installatie kunnen werken.

Nieuwe laagspanningsinstallaties moeten voldoen aan NEN 1010 en werkzaamheden vragen een passende beoordeling van de bestaande situatie. Bij beheer en onderhoud geeft NEN 3140 richtlijnen voor veilige bedrijfsvoering van elektrische installaties. Onzekere aansluitingen zijn risicovol. Gebruik daarom alleen componenten die elektrisch en mechanisch bij elkaar passen.

Maak labels leesbaar zodat je groepen later zonder giswerk kunt herkennen. Test beveiligingen volgens de instructies van de fabrikant en leg wijzigingen bij de installatiegegevens vast. Groeiende belasting door een laadpunt warmtepomp of andere vaste verbruiker vraagt vooraf een beoordeling van hoofdzekering kabeldoorsnede en groepsindeling voor veilig gebruik op langere termijn in de volledige woninginstallatie. Bewaar schema's op een plaats die ook na verbouwing vindbaar blijft.

Begrippenlijst

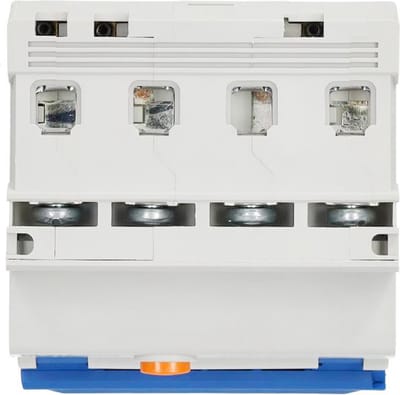

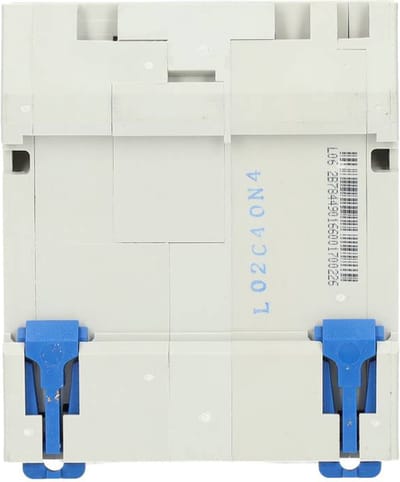

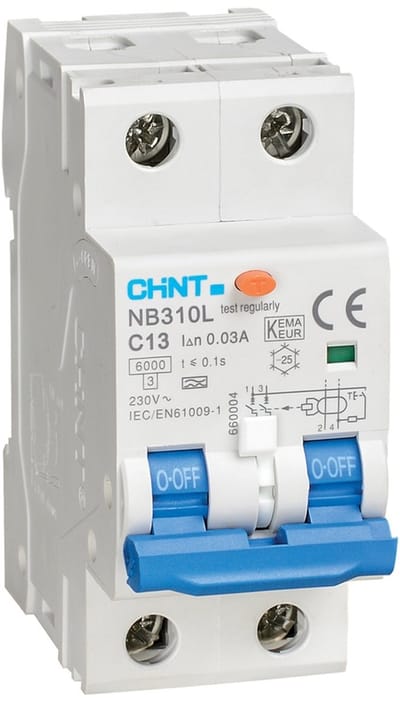

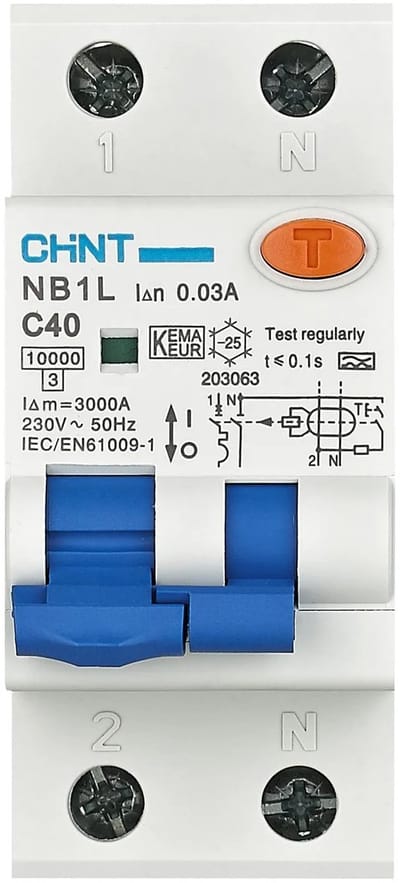

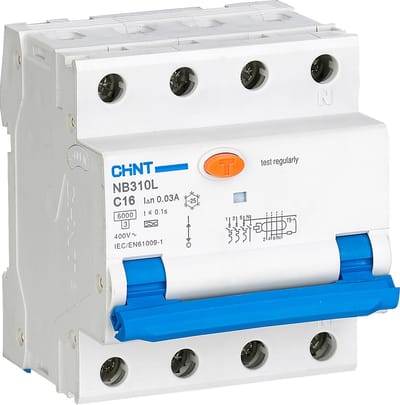

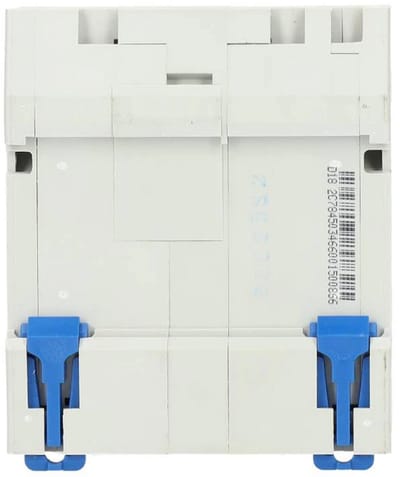

Aardlekautomaat

Een aardlekautomaat is een beveiligingsapparaat dat aardlekbeveiliging en overstroombeveiliging per groep combineert. Hij schakelt uit bij foutstroom, overbelasting of kortsluiting. Daardoor kan een storing vaak beperkt blijven tot één stroomkring.

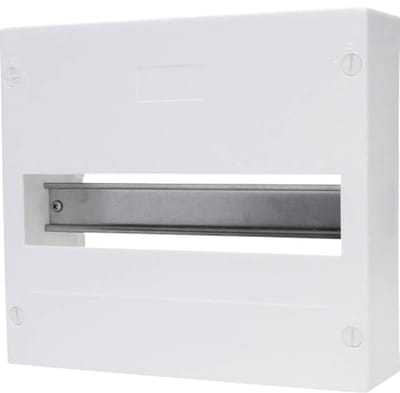

DIN-rail

Een DIN-rail is een gestandaardiseerde metalen montagerail voor modulaire elektrische componenten. Installatieautomaten, aardlekschakelaars en klemmen klikken erop vast. De beschikbare railruimte bepaalt hoeveel modules je in een behuizing kunt plaatsen.

IP-code

De IP-code geeft de beschermingsgraad van een behuizing tegen vaste voorwerpen en water aan. Het eerste cijfer gaat over aanraking en stof. Het tweede cijfer beschrijft de bescherming tegen vocht of waterstralen.

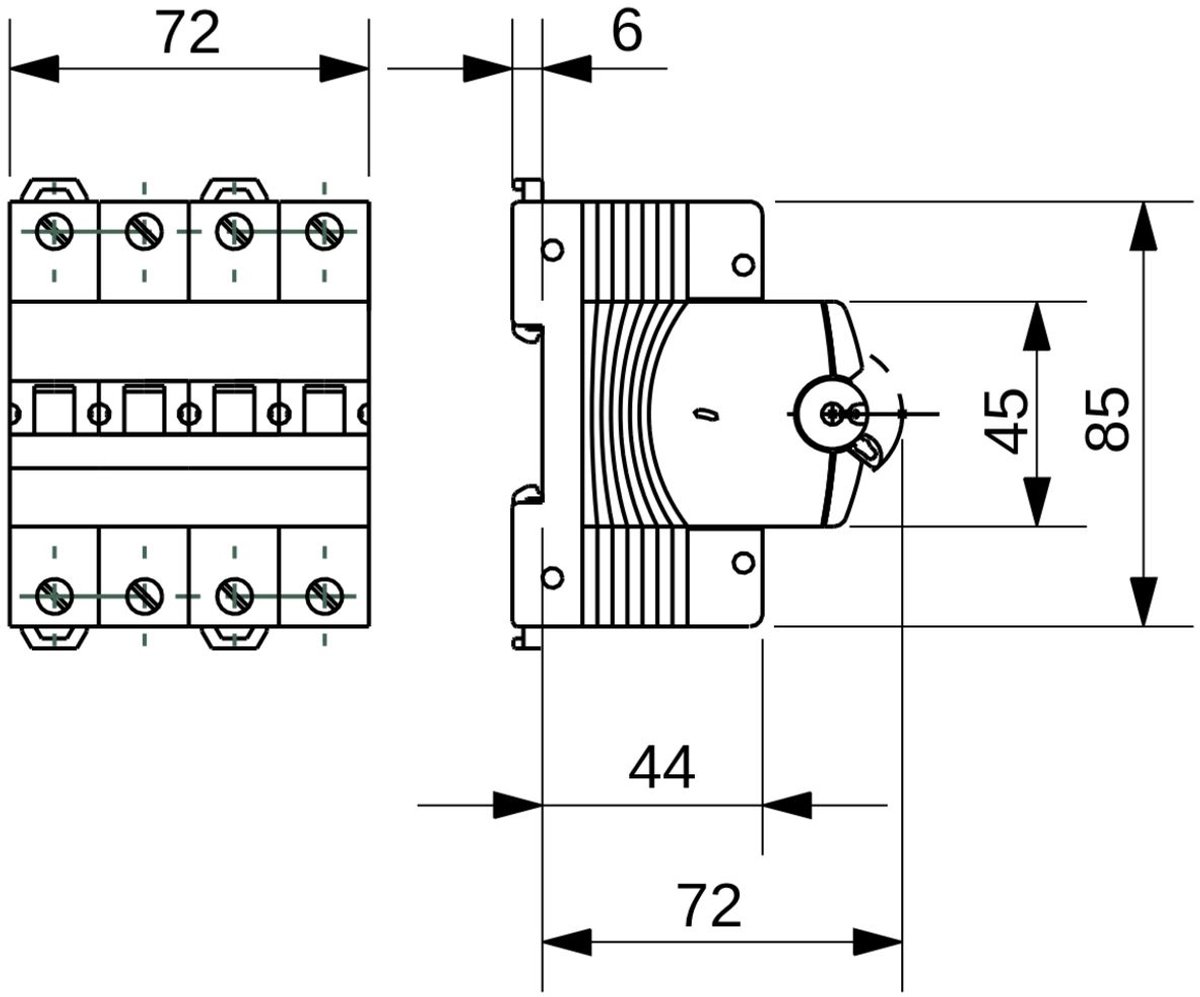

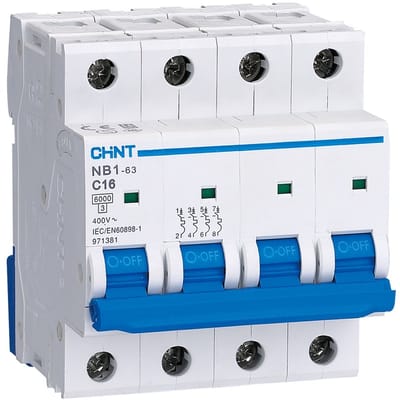

Installatieautomaat

Een installatieautomaat is een herbruikbare schakelbeveiliging tegen overbelasting en kortsluiting in een stroomkring. Na het verhelpen van de oorzaak kun je hem weer inschakelen. De karakteristiek bepaalt hoe snel hij bij piekstromen reageert.

NEN 1010

NEN 1010 is de Nederlandse norm voor veiligheidsbepalingen bij laagspanningsinstallaties. De norm beschrijft onder meer bescherming, aardingsvoorzieningen en groepsindeling. De uitvoering moet ook passen bij de specifieke installatie en het gebruik.

Moduleplaats

Moduleplaats is de breedtemaat op een DIN-rail die een modulaire component inneemt. Fabrikanten geven die ruimte meestal in modules op. Vrije moduleplaatsen maken een latere uitbreiding van de verdeelinrichting mogelijk.
