ACE (553)

ACE zelfstellende industriële schokdemper met M 64x2 lichaamsdraad en 150 mm slag nominaal tot 5650 Nm per slag, 248000 Nm/u continu, effectieve massa 16000 - 63700 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het volledige nominale massabereik zonder afstemming. Gebruikt als eindslag-buffer op zware machineassen, kranen, hefinstallaties, overbrengsystemen en transporteur-eindaanslagers waar hoge kinetische energie veilig moet worden geabsorbeerd.

ACE zelfstellende industrieschokdemper met M 20x1,5 lichaamsschroefdraad en 12,7 mm slag nominaal tot 41 Nm per slag, 45000 Nm/h continu, effectieve massa 816 – 1814 kg, bedrijfstemperatuur 0 tot +66 °C (32 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het nominale massabereik zonder instelling. Gebruikt als eindslag buffer op pneumatische cilinders, compacte lineaire assen, indexeringstafels en rotatieve aanslagers waar de slagenergie consistent is tussen cycli en geen veldjustering gewenst is.

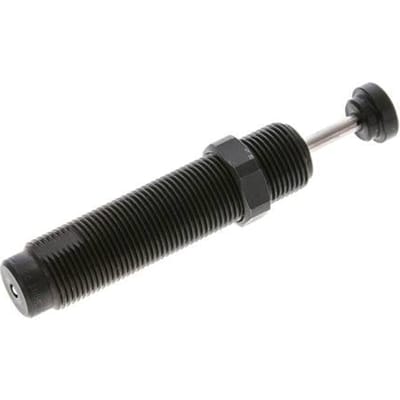

ACE zelfstellende schokdemper met M 20x1,5 lichaamsdraad en 19 mm slag, gewaardeerd voor tot 33 Nm per slag, 45000 Nm/h continu, effectieve massa 14 - 82 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). Het vaste dempingsprofiel absorbeert energie over het volledige gewaardeerde massabereik zonder instelling. Gebruikt als end-of-slag demper op pneumatische cilinders, compacte lineaire assen, indextabellen en rotatieve stops waar de botsingsenergie consistent is tussen cycli en geen veldjustering gewenst is.

ACE-vergrendelmoer met M 33x1,5 draad, compatibel met ACE-schokdempers MA 33..., MC 33.... Trekt tegen de montageplaatje om de demper op de gekozen insertie diepte vast te zetten en het losraken door herhaalde schokken te voorkomen. Gebruikt als primaire bevestiging bij elke draadschokdemper installatie.

ACE standaard verstelbare schokdemper met M 64x2 lichaamsschroefdraad en slag van 100 mm, geschikt voor tot 4520 Nm per slag, 192000 Nm/h continu, effectieve massa 270 - 52000 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Demping kan op de schokdemper naar de werkelijke massa en botssnelheid worden ingesteld. Gebruikt als buffer aan het einde van de slag op zware machineassen, kranen, hijskranen, transportsystemen en transportbandstops waar hoge kinetische energie veilig moet worden opgenomen.

ACE-vergrendelmoer met M 20x1,5 draad, compatibel met ACE-schokdempers MA 225..., MC 225..., SC 300.... Trekt tegen de montageplaatje om de demper op de gekozen insertie diepte vast te zetten en het losraken door herhaalde schokken te voorkomen. Gebruikt als primaire bevestiging bij elke draadschokdemper installatie.

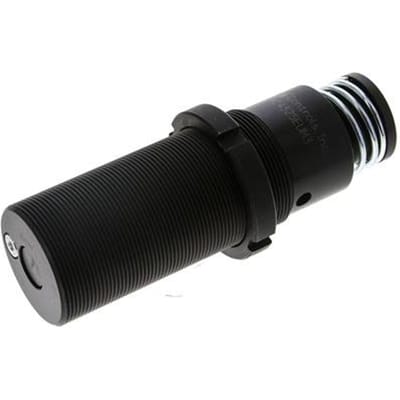

ACE zelfstellend schokdemper met M 45x1,5 schroefdraad lichaam en 25 mm slag gewaardeerd tot 370 Nm per slag, 107000 Nm/u continu, effectieve massa 20 - 90 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het gewaardeerde massabereik zonder instellingen. Gebruikt als eindslag buffer op pneumatische cilinders, compacte lineaire assen, indexeringstafels en rotatieve stoppers waar de impactenergie consistent is tussen cycli en geen veldafstemming gewenst is.

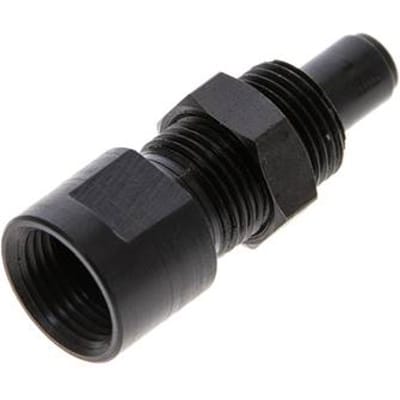

ACE zijbelastingsadapter met M 12x1 draad, compatibel met ACE schokdempers SC 75.... Wordt gemonteerd op het uiteinde van de zuigerstang en draagt laterale krachten over naar de behuizing, zodat de stang zelf alleen axiale belasting ervaart. Gebruikt op zwaaiende armen, indexeringstafels en lineaire systemen waar de inslag massa niet axaal op de demper kan treffen.

ACE zelfstellende schokdemper met M 45x1,5 draadlichaam en 75 mm slag, geschikt voor tot 1130 Nm per slag, 146000 Nm/u continu, effectieve massa 790 - 3140 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het gehele massabereik zonder instelling. Gebruikt als eindslag-buffer op zware machineassen, kranen, lieren, overdrachtsystemen en transportbanden eindpunten waar hoge kinetische energie veilig moet worden geabsorbeerd.

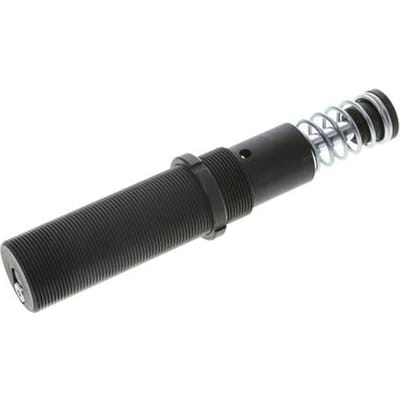

ACE zelfstellende industriële schokdemper met M 33x1,5 lichaamsdraad en 50 mm slag, nominaal voor tot 330 Nm per slag, 85000 Nm/u continu, effectieve massa 5 - 22 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het volledige massabereik zonder instelling. Gebruikt als eindslag-buffer op pneumatische cilinders, compacte lineaire assen, indexeringstafels en rotatieve stoppunten waar de impactenergie consistent is tussen cycli en geen veldafstemming gewenst is.

ACE zelfstellende schokdemper met M 25x1,5 lichaamsschroefdraad en 25 mm slag nominaal tot 73 Nm per slag, 68000 Nm/u continu, effectieve massa 23 - 136 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). Het vaste dempingsprofiel absorbeert energie over het nominale massabereik zonder instellingen. Gebruikt als eindslag buffer op pneumatische cilinders, compacte lineaire assen, indexeringstafels en rotatieve stops waarbij de impactenergie tussen cycli consistent is en geen veldafstemming gewenst is.

ACE Stop-buis met M 8x1 draad, compatibel met ACE schokdempers MA 30..., MC 10..., MC 30.... Schroeft op de behuizing van de schokdemper en werkt als een harde mechanische eindstop wanneer de slag volledig is gecomprimeerd. Wordt gebruikt om een herhaalbare eindpositie op indexeringsassen te geven en de schokdemper tegen overloop te beschermen.

ACE zelfstellende schokdemper met M 20x1,5 lichaamsdraad en 19 mm slag, gewaardeerd voor tot 33 Nm per slag, 45000 Nm/h continu, effectieve massa 4,5 - 27 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). Het vaste dempingsprofiel absorbeert energie over het volledige gewaardeerde massabereik zonder instelling. Gebruikt als end-of-slag demper op pneumatische cilinders, compacte lineaire assen, indextabellen en rotatieve stops waar de botsingsenergie consistent is tussen cycli en geen veldjustering gewenst is.

ACE zijbelastingsadapter met M 20x1,5 draad, compatibel met ACE schokdempers MA 225..., SC 300.... Wordt gemonteerd op het uiteinde van de zuigerstang en draagt laterale krachten over naar de behuizing, zodat de stang zelf alleen axiale belasting ervaart. Gebruikt op zwaaiende armen, indexeringstafels en lineaire systemen waar de inslag massa niet axaal op de demper kan treffen.

ACE zelfstellende schokdemper met M 14x1,5 lichaamsdraad en 12,7 mm slag, geschikt voor tot 20 Nm per slag, 34000 Nm/h continu, effectieve massa 0,9 - 10 kg, bedrijfstemperatuur 0 tot +66 °C (32 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het nominale massabereik zonder instelling. Gebruikt als eindslag-buffer op pneumatische cilinders, compacte lineaire assen, indextafels en rotatiebegrenzers waar de slagenergie consistent is tussen cycli en geen veldkalibratie gewenst is.

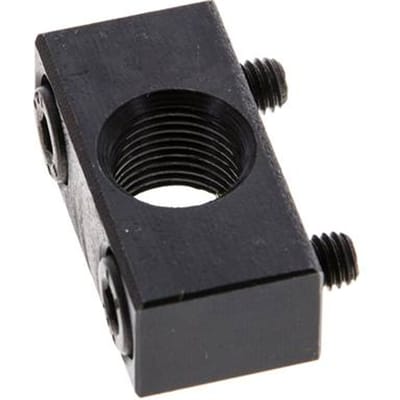

ACE klemflens voor zijmontage met M 12x1 draad, compatibel met ACE schokdempers SC 75.... Met bouten aan het machineframe bevestigd en spant de flens de demper radiaal, wat een stijve zitplaats geeft in plaats van een enkele montagebevestiging. Gebruikt waar zijbelastingen of trillingen anders een moer-gemonteerde demper in de loop van de tijd zouden loslaten.

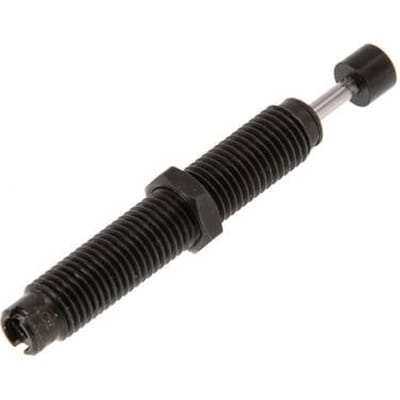

ACE verstelbare industriële schokdemper met M 8x1 lichaamsschroefdraad en 8 mm slag, berekend voor tot 3,5 Nm per slag, 5650 Nm/h continu, effectieve massa 0,23 - 15 kg, bedrijfstemperatuur 0 tot +66 °C (32 tot +151 °F). De demping is op de demper instelbaar op de werkelijke massa en impactsnelheid. Wordt gebruikt als endslagnuffer op machineassen, pick-and-place-armen, verpakkingsmachines en kleine automatiseringscellen waar de massa of impactsnelheid tussen cycli varieert en de demping moet worden afgesteld.

ACE verstelbare industriële schokdemper met M 14x1,5 lichaamsschroefdraad en 12,7 mm slag, berekend voor tot 22 Nm per slag, 35000 Nm/h continu, effectieve massa 1 - 109 kg, bedrijfstemperatuur 0 tot +66 °C (32 tot +151 °F). De demping is op de demper instelbaar op de werkelijke massa en impactsnelheid. Wordt gebruikt als endslagnuffer op machineassen, pick-and-place-armen, verpakkingsmachines en kleine automatiseringscellen waar de massa of impactsnelheid tussen cycli varieert en de demping moet worden afgesteld.

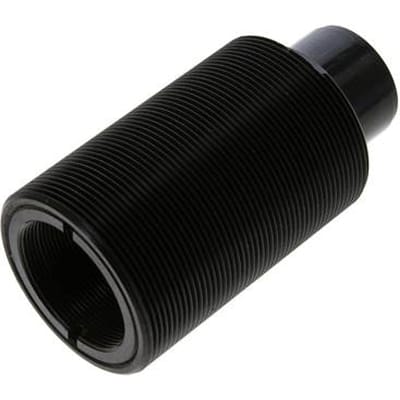

ACE zijbelasting-adapter met M 45x1,5-draad, compatibel met ACE-schokdempers MA 4525..., MC 4525..., SC 4525.... Past op het uiteinde van de zuigerstang en draagt zijkrachten over naar de behuizing zodat de zuigerstang zelf alleen axiale belasting ondergaat. Gebruikt op zwenkarmen, indextafels en lineaire systemen waar de botsende massa de schokdemper niet op de as kan raken.

ACE klemflens voor zijmontage met M 5x0,5 draad, compatibel met ACE schokdempers MC 5.... Met bouten aan het machineframe bevestigd en spant de flens de demper radiaal, wat een stijve zitplaats geeft in plaats van een enkele montagebevestiging. Gebruikt waar zijbelastingen of trillingen anders een moer-gemonteerde demper in de loop van de tijd zouden loslaten.

ACE zelfstellende industriële schokdemper met M 25x1,5 lichaamsschroefdraad en 25 mm slag, nominaal voor tot 73 Nm per slag, 68000 Nm/h continu, effectieve massa 2,3 - 14 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). De vaste dempingskromme absorbeert energie over het nominale massabereik zonder instellingen. Gebruikt als slageindbuffer op pneumatische cilinders, compacte lineaire assen, indexeertafels en rotatietegels waar de slagenergie tussen cycli consistent is en geen veldjustering gewenst is.

ACE zijbelasting-adapter met M 64x2-draad, compatibel met ACE-schokdempers MA 6450..., MC 6450.... Past op het uiteinde van de zuigerstang en draagt zijkrachten over naar de behuizing zodat de zuigerstang zelf alleen axiale belasting ondergaat. Gebruikt op zwenkarmen, indextafels en lineaire systemen waar de botsende massa de schokdemper niet op de as kan raken.

ACE zelfstellende schokdemper voor industrie met M 45x1,5 lichaamsschroefdraad en 25 mm slag, geschikt voor tot 370 Nm per slag, 107000 Nm/h continu, effectieve massa 260–1050 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het hele massabereik zonder instelling. Gebruikt als eindslag-buffer op zware machineassen, kranen, hijstakels, transportsystemen en transportbandeinden waar hoge kinetische energie veilig geabsorbeerd moet worden.

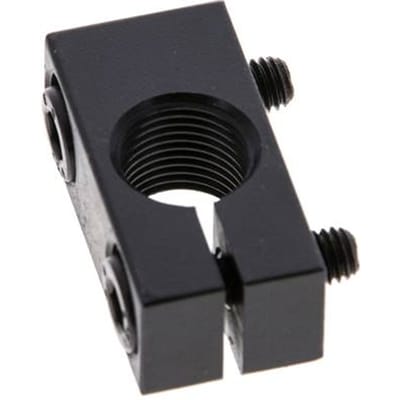

ACE klemflens voor zijmontage met M 12x1 draad, compatibel met ACE schokdempers MA 35..., MC 75.... Met bouten aan het machineframe bevestigd en spant de flens de demper radiaal, wat een stijve zitplaats geeft in plaats van een enkele montagebevestiging. Gebruikt waar zijbelastingen of trillingen anders een moer-gemonteerde demper in de loop van de tijd zouden loslaten.

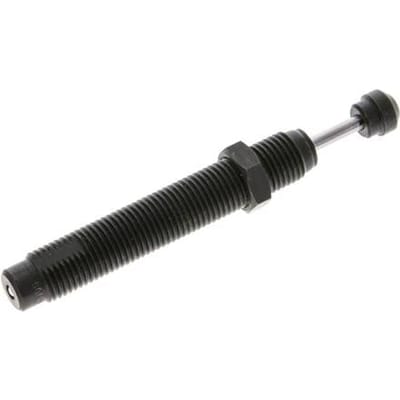

ACE zelfstellende schokdemper met M 14x1,5 lichaamsschroefdraad en 16 mm slag, geschikt voor tot 25 Nm per slag, 34000 Nm/h continu, effectieve massa 3,6 - 18 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). Het vaste dempingsprofiel absorbeert energie in het volledige massabereik zonder instelling. Gebruikt als eindslag-buffer op pneumatische cilinders, compacte lineaire assen, indexeringstafels en draaiende stops waar de stotenergie consistent is tussen cycli en geen veldafstemming gewenst is.

ACE zelfstellende schokdemper met M 20x1,5 lichaamsdraad en 19 mm slag, gewaardeerd voor tot 33 Nm per slag, 45000 Nm/h continu, effectieve massa 32 - 204 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). Het vaste dempingsprofiel absorbeert energie over het volledige gewaardeerde massabereik zonder instelling. Gebruikt als end-of-slag demper op pneumatische cilinders, compacte lineaire assen, indextabellen en rotatieve stops waar de botsingsenergie consistent is tussen cycli en geen veldjustering gewenst is.

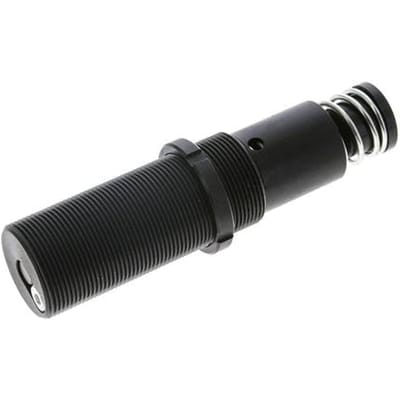

ACE zelfstellende industriële schokdemper met M 33x1,5 lichaamsdraad en 25 mm slag nominaal tot 176 Nm per slag, 75000 Nm/u continu, effectieve massa 30 - 120 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het volledige nominale massabereik zonder afstemming. Gebruikt als eindslag-buffer op pneumatische cilinders, compacte lineaire assen, indextafels en rotatieve aanslaginrichtingen waar de impactenergie tussen cycli consistent is en geen veldafstemming gewenst is.

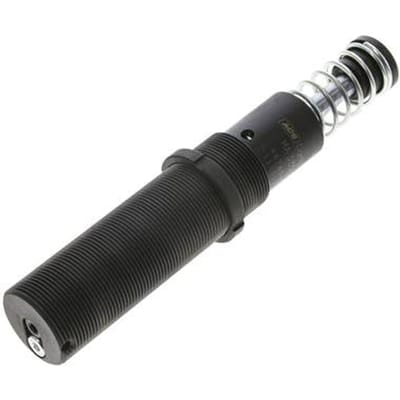

ACE standaard instelbare schokdemper met M 33x1,5-lichaamsschroefdraad en slag van 50 mm, geschikt voor tot 340 Nm per slag, 85000 Nm/u continu, effectieve massa 13 - 2500 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). De demping is op de demper zelf instelbaar op de werkelijke massa en slagsnelheid. Gebruikt als slagendbuffer op zware machine-assen, kranen, hijstoestellen, overbrengingssystemen en transporteruiteinden waar hoge kinetische energie veilig moet worden gedempt.

ACE zelfstellende schokdemper met M 10x1-kernschroefdraad en 6,6 mm slag, berekend voor tot 2,8 Nm per slag, 22600 Nm/h continu, effectieve massa 0,7 - 2,2 kg, bedrijfstemperatuur -10 tot +66 °C (14 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het volledige beoordeelde massabereik zonder instelling. Gebruikt als eindslagbuffer op pneumatische cilinders, compacte lineaire assen, indextafels en roterende aanlagen waar de impactenergie tussen cycli consistent is en geen veldafstemming gewenst is.

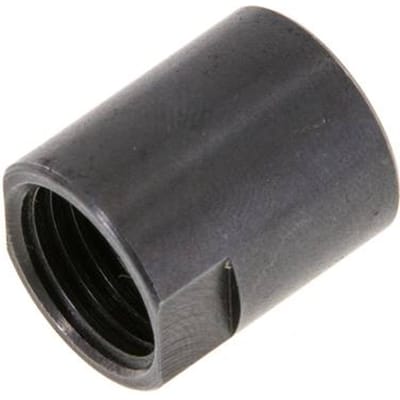

ACE Stop-buis met M 14x1,5 draad, compatibel met ACE schokdempers MA 150..., MC 150..., SC 190.... Schroeft op de behuizing van de schokdemper en werkt als een harde mechanische eindstop wanneer de slag volledig is gecomprimeerd. Wordt gebruikt om een herhaalbare eindpositie op indexeringsassen te geven en de schokdemper tegen overloop te beschermen.

ACE zelfstellende industriële schokdemper met M 64x2 lichaamsdraad en 100 mm slag geschikt voor tot 3730 Nm per slag, 192000 Nm/u continu, effectieve massa 930 - 3700 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het nominale massabereik zonder instelling. Gebruikt als eindslag-buffer op zware machineassen, kranen, takels, transfersystemen en transporteureindslagen waar hoge kinetische energie veilig moet worden geabsorbeerd.

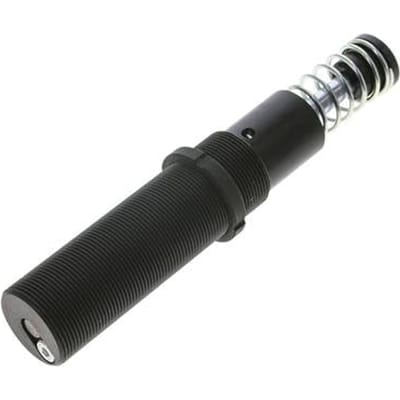

ACE zelfstellende schokdemper voor industriële toepassingen met M 33x1,5 lichaamsschroefdraad en 50 mm slag gespecificeerd voor tot 330 Nm per slag, 85000 Nm/h continu, effectieve massa 60 - 250 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het gespecificeerde massabereik zonder instelling. Gebruikt als eindtslag-buffer op pneumatische cilinders, compacte lineaire assen, indexeertafels en draaitochtstoppen waar de impactenergie consistent is tussen cycli en geen veldafstemming gewenst is.

ACE verstelbare industriële schokdemper met M 12x1 lichaamsschroefdraad en 10,2 mm slag, berekend voor tot 4 Nm per slag, 6000 Nm/h continu, effectieve massa 6 - 57 kg, bedrijfstemperatuur 0 tot +66 °C (32 tot +151 °F). De demping is op de demper instelbaar op de werkelijke massa en impactsnelheid. Wordt gebruikt als endslagnuffer op machineassen, pick-and-place-armen, verpakkingsmachines en kleine automatiseringscellen waar de massa of impactsnelheid tussen cycli varieert en de demping moet worden afgesteld.

ACE zelfstellend schokdemper met M 64x2 lichaamsschroefdraad en 50 mm slag, geschikt voor tot 1870 Nm per slag, 146000 Nm/h continu, effectieve massa 1600 - 6300 kg, bedrijfstemperatuur -12°C tot max. +66°C (10 tot +151 °F). Het vaste dempingsprofiel absorbeert energie over het gehele nominale massabereik zonder instelling. Gebruikt als eindslag schokdemper op zware machine-assen, kranen, lieren, overdrachtssystemen en transporteur-eindaansloten waar hoge kinetische energie veilig moet worden geabsorbeerd.

ACE zelfstellende schokdemper met M 14x1,5 lichaamsschroefdraad en 16 mm slag, geschikt voor tot 25 Nm per slag, 34000 Nm/h continu, effectieve massa 9 - 45 kg, bedrijfstemperatuur 0°C tot max. +66°C (SC 45...: -12°C tot max. +66°C (10 tot +151 °F)). Het vaste dempingsprofiel absorbeert energie in het volledige massabereik zonder instelling. Gebruikt als eindslag-buffer op pneumatische cilinders, compacte lineaire assen, indexeringstafels en draaiende stops waar de stotenergie consistent is tussen cycli en geen veldafstemming gewenst is.

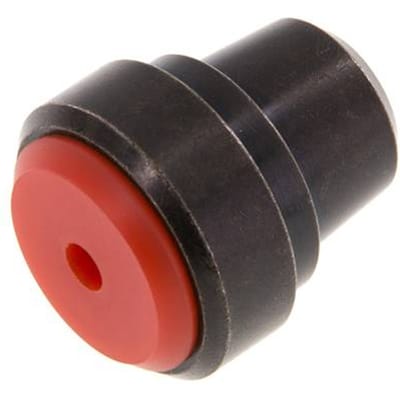

ACE Impactkop, compatibel met ACE schokdempers MA 33..., MC 33.... Past op het stangeneinde om het contactoppervlak voor de bewegende massa te vergroten. Gebruikt waar de impactbelasting niet vierkant op de losse stang kan treffen, om de impactspanning over een groter gebied te verdelen en de levensduur van de demper te verlengen.
