EATON INDUSTRIES loodgieterswerk (660)

EATON INDUSTRIES

Eaton Industries levert een System 55 kabelinvoeraccessoire, algemeen bekend om zijn functionaliteit en duurzaamheid. Hij is voorzien van een HILN1-kabelinvoer die voldoet aan de NEN-normen en geschikt is voor 1x45 laag kabel. Dit maakt het een ideaal accessoire voor effectief kabelbeheer binnen het System 55. De constructie is doordacht ontworpen voor optimale prestaties en zorgt voor een gemakkelijke en veilige kabeldoorvoer.

Eaton Halyester LV systemen LV schakelapparatuur. Behuizing voor zekeringsschakelaar met 2x XNH maat 00, 3-polig.

Op deze schroefpatroonhouder uit de Halyester-serie van Eaton Holec kan een schroefkop worden geschroefd waarop een zekering kan worden geplaatst. Deze schroefpatroonhouder met beschermkap is geschikt voor railmontage. De cartridgehouder heeft Isocoupe type Dlll, wat betekent dat hij een nominale stroom heeft van 63A bij 500V en een breedte van 49mm.

Eaton Halyester LV systemen LV schakelapparatuur. Deksel RAL7035 voor encslosure K463.

De Eaton Holec Halyester serie heeft ook een breed assortiment accessoires, zodat u uw groepenkast eenvoudig kunt installeren, monteren of aanpassen. Deze railaftakklem met fenolvoet (bout) is gemaakt voor het verbinden van kabel of draad met de rails van licht- en krachtgroepdozen en van railaftakdozen. Deze aansluitklem is geschikt voor 3 kabels per klem en de maximale aderdoorsnede is 95 mm².

Deze Halyester stroomrailkoppeling is geschikt voor 3- en 4-polige schakelapparatuur met een stroombelasting van 400 A, waarbij de aftakstrip onder de hoofdrails wordt geplaatst. Deze koppeling wordt geleverd in de PEN- of N-variant en meet 20 bij 3 millimeter.

EATON INDUSTRIES

Deze meterkast is ontworpen voor kWh-meting en heeft daarom bevestigingsmateriaal voor deze meters. De meter heeft ook een transparant deksel, borgschroeven voor bediening met een schroevendraaier en een kunststof voetplaat met meterkruis. De installatiediepte van de Halyester kWh-meterkast is 146 millimeter en hij heeft een beschermingsgraad van IP66, wat betekent dat de meter stof- en waterdicht is. De kast zelf is van het type KQ 434/1, wat betekent dat hij 360 millimeter hoog en 270 millimeter breed is.

EATON INDUSTRIES

EATON INDUSTRIES

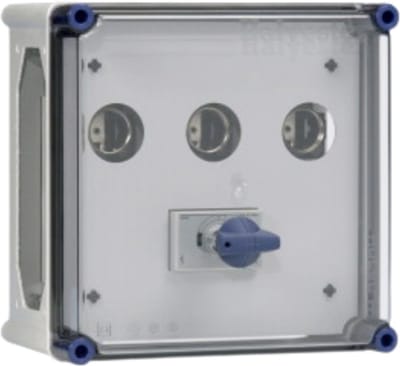

Deze Halyester SGH 63/4 stroomkast heeft een Duco-lastscheider en een nominale stroom van 63 ampère. De kast is verder 4-polig, heeft een beschermingsgraad van IP56 en heeft 3 openingen (zie afbeelding). De afmetingen van de Halyester stroomkast zijn 270 millimeter in hoogte, 180 millimeter in breedte en 171 millimeter in diepte.

Eaton Industries Dumeco lastscheider, hoofdschakelaarontwerp, werkschakelaarontwerp, noodstopontwerp, 1 schakelaar, max. Nominale bedrijfsspanning Ue bij A 690V, bedrijfsspanning (meetspanning) 690V, nominale continue stroom Iu 160A, nominale continue stroom, AC-23, 400 V 154A.

Deze Halyester SLH 400/4 zekeringkast heeft een Dumeco lastscheider, een schakelaar aan de onderkant en drie 400 Apmère Isodin zekeringhouders. Er zijn verdelers tussen de cartridgehouders en de kast biedt ruimte voor het plaatsen van voedingstransformatoren. De kast is verder 4-polig geschakeld, heeft openingen aan de boven- en onderkant (zie afbeelding) en heeft een beschermingsgraad van IP56. De afmetingen van de Halyester kast zijn 540 millimeter in hoogte, 270 millimeter in breedte en 171 millimeter in diepte.

Deze Halyester SRH 400/4 zekeringkast heeft een Dumeco lastscheider, een schakelaar aan de bovenkant en drie 400 Apmère Isodin zekeringhouders. Er zijn verdelers tussen de cartridgehouders en de kast biedt ruimte voor het plaatsen van voedingstransformatoren. De kast is verder 4-polig geschakeld, heeft openingen aan de boven- en onderkant (zie afbeelding) en heeft een beschermingsgraad van IP56. De afmetingen van de Halyester kast zijn 540 millimeter in hoogte, 270 millimeter in breedte en 171 millimeter in diepte.

De Eaton Halyester serie heeft ook een breed scala aan accessoires, zodat u uw verdeler eenvoudig kunt installeren, monteren of aanpassen. Deze koppelpen is bijvoorbeeld gemaakt voor het bevestigen van Halyester einddeksels aan Halyester behuizingen. De betreffende koppelpen is 23,5 millimeter lang en er zitten 50 koppelpennen in een verpakking.

Eaton LPC-zekeringlastscheider, LPC, 16 A, montage op serviceverdeelbord, 1-polig, 16 A zekering geïntegreerd.

EATON INDUSTRIES

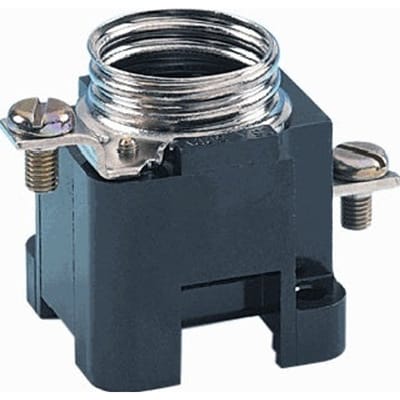

Eaton Industries Isocoupe Screw d-zekeringhouder passchroef, kunststof, DIN-formaat DII, bodembevestiging, nom. (meet)stroom 25A, 1 polig, nom. (meet)spanning 500V.

Deze Halyester stroomrailkoppeling is geschikt voor 3- en 4-polige schakelapparatuur met een stroombelasting van 400 A, waarbij de aftakstrip boven de hoofdrails wordt geplaatst. Deze koppeling wordt geleverd in de PEN- of N-variant en meet 20 bij 3 millimeter.

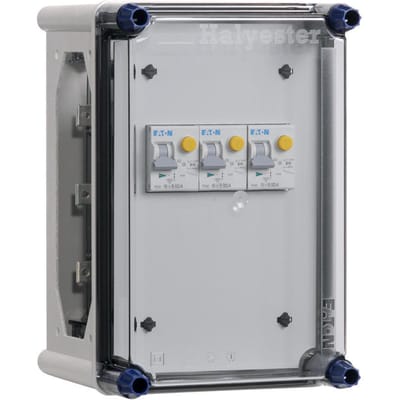

Halyester is ontworpen als een dubbel geïsoleerd systeem voor optimale veiligheid van het bedienend personeel. Deze Eaton Holec Halyester 3-fase groepenkast heeft 3 lichtgroepen en 3 aardlekschakelaars en heeft kastopeningen aan alle vier de zijden (zie afbeelding). Eaton Holec Halyester groepenkasten zijn verkrijgbaar in verschillende variaties.

EATON INDUSTRIES

Deze Halyester SRGH 63/4 stroomkast heeft een Duco lastscheider en een nominale stroom van 63 ampère. De kast is verder 4-polig, heeft een beschermingsgraad van IP56 en heeft 3 openingen (zie afbeelding). Daarnaast heeft de kast drie Isocoupes van elk 63 ampère. De afmetingen van de Halyester stroomkast zijn 270 millimeter in hoogte, 270 millimeter in breedte en 171 millimeter in diepte. Houd er rekening mee dat de kast een maximale belasting heeft van 55 ampère.

Deze Halyester SLGH 63/4 stroomkast heeft een Duco lastscheider en een nominale stroom van 63 ampère. De kast is verder 4-polig, heeft een beschermingsgraad van IP56 en heeft 3 openingen (zie afbeelding). Daarnaast heeft de kast drie Isocoupes van elk 25 ampère. De afmetingen van de Halyester stroomkast zijn 270 millimeter in hoogte, 270 millimeter in breedte en 171 millimeter in diepte. Houd er rekening mee dat de kast een maximale belasting heeft van 55 ampère.

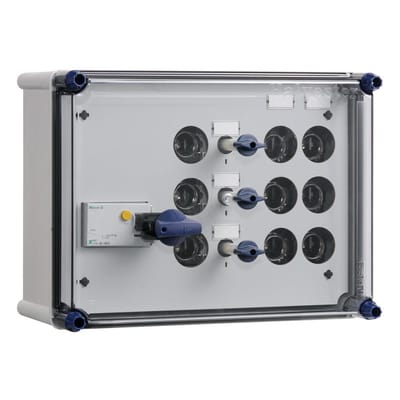

Deze Halyester GK 446a stroomgroepenkast heeft drie Isocoupe schroefpatroonhouders en zes stroomgroepen van elk 25 ampère. Per kast zijn er rails voor 3 fasen, nul en aarde. De kast heeft 4 doorvoeropeningen (zie afbeelding). Verder is de beschermingsgraad van de stroomkast IP56 en zijn de afmetingen 270 millimeter in hoogte, 360 millimeter in hoogte en 171 millimeter in diepte.

Halyester is ontworpen als een dubbel geïsoleerd systeem voor optimale veiligheid van het bedienend personeel. Deze Eaton Holec Halyester 3 fase groepenkast heeft 3 lichtgroepen, 2 krachtgroepen, 1 aardlekschakelaar en een hoofdschakelaar. Eaton Holec Halyester groepenkasten zijn verkrijgbaar in verschillende varianten.

Deze meterkast is ontworpen voor kWh-meting en heeft daarom bevestigingsmateriaal voor deze meters. De meter heeft ook een transparant deksel, borgschroeven voor bediening met een schroevendraaier en een kunststof voetplaat met meterkruis. Bovendien heeft de kast een DIN-rail met een lengte van 190 millimeter. De installatiediepte van de Halyester kWh-meterkast is 146 millimeter en hij heeft een beschermingsgraad van IP66, wat betekent dat de meter stof- en waterdicht is.

EATON INDUSTRIES

EATON INDUSTRIES

Deze Halyester SVH 160/3N zekeringkast heeft een QSA 160 ampère vermogenschakelaar en een in het midden gemonteerde schakelaar. Aan deze kast kunnen 2 hulpschakelaars worden toegevoegd en er zijn optionele inzetstukken verkrijgbaar die geschikt zijn voor hangslotvergrendeling of cilinderslotvergrendeling. De kast is verder 4-polig geschakeld, heeft openingen aan de boven- en onderkant (zie afbeelding) en heeft een beschermingsgraad van IP56.

Eaton Industries Hangslotvergrendeling Type D bedieningsknop v vermogensschakelaar, T.b.v. schakelaar serie dumeco 630-1000A, type schakelknop vleugelknop, afsluitbaar, type slot hangslot, geschikt voor lastscheider, geschikt voor vermogensschakelaar, toepassing Doormont.

EATON INDUSTRIES

Eaton Industries Dumeco lastscheider, hoofdschakelaarontwerp, werkschakelaarontwerp, 1 schakelaar, max. Nominale bedrijfsspanning Ue bij A 690V, bedrijfsspanning (meetspanning) 690V, nominale continue stroom Iu 63A, nominale continue stroom, AC-23, 400 V 40A, nominale continue stroom, AC-21, 400 V 63A.

Eaton 4K Aandrijfas, Asdiameter: 10 x 10 mm, Schachtlengte: 185 mm (van onderkant schakelaar tot bovenkant as), Voor gebruik met: K3 Draaigrepen.

EATON INDUSTRIES

Eaton Industries Dumeco lastscheider, ontwerp als noodstopapparaat, 1 schakelaar, max. Nominale bedrijfsspanning Ue bij A 690V, bedrijfsspanning (meetspanning) 690V, nominale continue stroom Iu 400A, nominale continue stroom, AC-23, 400 V 333A, nominale continue stroom, AC-21, 400 V 400A.
