Passieve componenten (130)

Passieve componenten kies je eerst op hun elektrische taak. Ze versterken geen signaal en sturen niet zelfstandig. Een onderdeel beïnvloedt wel stroom, spanning of frequenties binnen een bestaande schakeling. Daardoor kan dezelfde nominale waarde bruikbaar zijn in een voeding, meetcircuit of audiofilter, terwijl de eisen aan tolerantie en montage duidelijk verschillen.

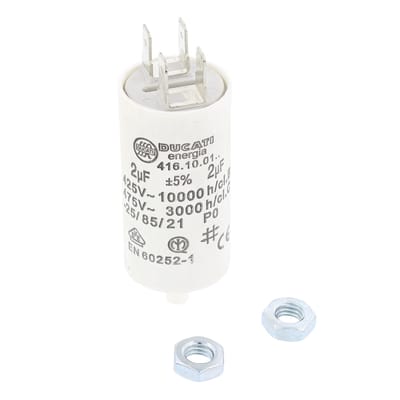

Condensatoren slaan tijdelijk elektrische lading op en dempen vaak rimpel of storing. Voor ontkoppeling bij een chip tellen lage impedantie en korte aansluitingen vaak zwaarder dan een grote capaciteit. De toepassing geeft richting. Een weerstand begrenst stroom of verdeelt spanning, zodat een led, sensor of ingang binnen zijn bedoelde werkgebied blijft.

Spoelen beïnvloeden stroomveranderingen en frequenties in een circuit. Vermogensverlies wordt warmte. Een inductor slaat energie op in een magnetisch veld en helpt bij filters of schakelende voedingen, waar verzadigingsstroom een duidelijke grens stelt. Elektronische oscillators leveren juist een periodiek signaal voor timing of klokfuncties.

Capaciteit en spanning bepalen samen de veilige inzetbaarheid. Een waarde in microfarad zegt niet alles. De nominale spanning moet boven de hoogste spanning in je schakeling liggen. Temperatuur, spanningspieken en veroudering kunnen de werkelijke belasting verhogen, waardoor een kleine marge bij langdurig gebruik verstandig is.

Tolerantie beschrijft hoeveel de werkelijke waarde mag afwijken. Een ruime tolerantie past vaak bij ontkoppeling of buffering. Een nauwkeuriger waarde helpt wanneer een tijdconstante, meetbereik of filterfrequentie voorspelbaar moet blijven. Bij condensatoren verandert de capaciteit soms ook door temperatuur of aangelegde gelijkspanning.

ESR geeft het interne verlies bij wisselstroom aan. Lage ESR beperkt opwarming. In een geschakelde voeding kan een ongeschikte condensator meer rimpel doorlaten, ook wanneer capaciteit en nominale spanning op papier kloppen. Vergelijk voor zulke toepassingen gericht condensatoren op capaciteit, spanning en ESR.

Weerstandswaarde alleen bepaalt niet of een weerstand past. Het vermogen bepaalt hoeveel warmte het onderdeel veilig kan afgeven. Bereken daarom het verwachte verlies met P = U²/R of P = I²R. Een kleine behuizing is compact, maar raakt bij hetzelfde vermogen sneller warm dan een grotere uitvoering.

Koolfilm en metaalfilm verschillen in nauwkeurigheid en stabiliteit. Metaalfilm heeft vaak een kleinere tolerantie en minder ruis bij gevoelige signalen. Draadgewonden uitvoeringen kunnen meer vermogen verdragen, terwijl hun inductief gedrag minder gunstig is bij hoge frequenties. De bouwvorm beïnvloedt dus ook het elektrische gedrag.

Kies de montagevorm op basis van je print en soldeermethode. THT-weerstanden hebben draadpennen voor gaten in de printplaat. SMD-weerstanden zitten direct op pads en vragen om een passende behuizingsmaat. Voor stroombegrenzing, pull-upfuncties of spanningsdeling vind je gerichte keuzes bij weerstanden.

Spoelen en oscillators vragen om aandacht voor frequentiegedrag. Een spoel is niet alleen een opgegeven aantal microhenry. De gelijkstroomweerstand veroorzaakt verlies en de verzadigingsstroom begrenst de inzet in voedingen. Bij hogere frequenties tellen kernmateriaal, zelfresonantie en parasitaire capaciteit mee.

Een spoel voor energieopslag moet de piekstroom zonder verzadiging aankunnen. Een filterspoel richt zich vaker op impedantie binnen een bepaald frequentiebereik. Te veel gelijkstroom kan de inductantie laten dalen, waardoor een regelaar instabiel wordt of een filter minder goed dempt. Controleer daarom altijd de meetvoorwaarden in het datablad.

Elektronische oscillators leveren een vaste frequentie voor digitale timing. Frequentiestabiliteit hangt samen met tolerantie, temperatuurgedrag en voedingscondities. Een oscillator vervangt niet zomaar een losse spoel of condensator, omdat hij een eigen signaalfunctie heeft. Voor energieopslag en filtering kun je verder selecteren binnen inductorspoelen.

De printplaat bepaalt welke montagevorm praktisch bruikbaar is. THT past goed bij prototypes en handmatig soldeerwerk. SMD bespaart ruimte op compacte printen. De padmaat, boorgatdiameter en beschikbare hoogte moeten aansluiten op de datasheet van het gekozen onderdeel.

Meet de beschikbare ruimte voordat je een behuizing kiest. Let ook op de afstand tot warme onderdelen en op de richting van gepolariseerde condensatoren. Een grote radiale condensator kan elektrisch geschikt zijn, terwijl hij door hoogte of pinafstand toch niet op je ontwerp past. Dat voorkomt herstelwerk na het solderen.

Controleer bij SMD de behuizingscode van de footprint. Codes zoals 0603 en 0805 verwijzen naar afmetingen die per notatie kunnen verschillen. Bij eigen ontwerpen helpen prototypen printplaten om de gekozen footprints en componenthoogtes vooraf te controleren. Een proefopbouw maakt fouten zichtbaar.

Je kiest sneller door functie en randvoorwaarden op volgorde te zetten. Begin met de taak binnen de schakeling. Bepaal daarna waarde, spanning, stroom en frequentiebereik. Pas daarna vergelijk je tolerantie, behuizing en montagemethode, zodat een compact onderdeel niet onbedoeld een elektrische beperking oplegt.

Schrijf de eisen per positie op voordat je filtert. Noteer bij een condensator capaciteit, nominale spanning en eventuele ESR-eis. Vermeld bij een weerstand waarde, tolerantie en vermogen. Leg bij een spoel inductantie, gelijkstroomweerstand en verzadigingsstroom vast, omdat die waarden samen het gedrag onder belasting bepalen.

Zoek je een stabiel kloksignaal, kies dan gericht elektronische oscillators. Past je ontwerp niet binnen deze onderdelen, dan is het bredere aanbod van Printplaten en componenten logischer. Controleer ten slotte altijd de datasheet. Die bevestigt de aansluitingen, meetcondities en grenswaarden.
