Telefoon- en netwerkaansluitingen (182)

Telefoon- en netwerkaansluitingen helpen je apparatuur veilig en passend op kabels aan te sluiten. Verschillen in aders, afscherming en montage bepalen of telefoon en ethernet goed werken. Een verkeerde combinatie stoort. Controleer daarom je kabeltype, de gewenste snelheid en de beschikbare inbouwruimte voordat je onderdelen kiest voor een bestaande of nieuwe installatie thuis.

Wat vind je van deze pagina?

Telefoon- en netwerkaansluitingen vergelijken en kiezen

1. Welke telefoon- en netwerkaansluitingen passen bij je installatie?

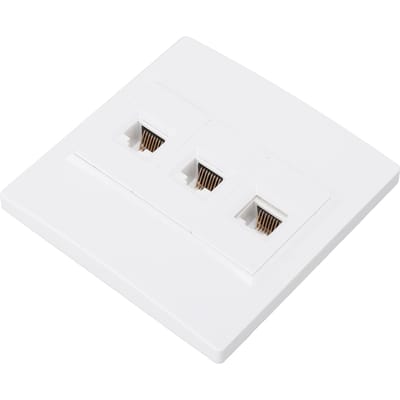

De juiste aansluiting volgt het apparaat en het aanwezige bekabelingstype. Voor ethernet kies je meestal een RJ45-wandcontactdoos of een keystone-module. Dat voorkomt verkeerde koppelingen tussen apparaten. Telefoonlijnen gebruiken vaak RJ11 of RJ12, terwijl ethernet acht contacten nodig heeft.

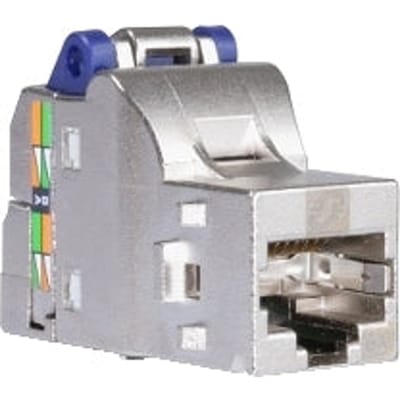

Een RJ11-stekker kan in een RJ45-bus passen; de contactfuncties verschillen echter. Controleer daarom altijd de poort op je modem, telefooncentrale of wandcontactdoos. Keystone-modules klik je in een passend montageframe. Ze zijn handig bij renovatie, omdat je later alleen de module vervangt.

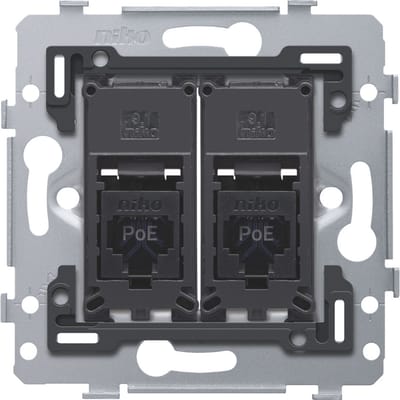

Voor werkplekken met vaste apparatuur geeft een dubbele RJ45-aansluiting meer ruimte, terwijl een enkelvoudig punt vaak volstaat in een slaapkamer of hal. Ook afgeschermde uitvoeringen bestaan voor storingsgevoelige kabelroutes. Past dit systeem niet bij je project, dan biedt Energie- en elektriciteitsbenodigdheden bredere keuze voor de volledige installatie.

2. Telefoon- en netwerkaansluitingen afstemmen op kabel en snelheid

Kabelcategorie en afscherming bepalen welke netwerkaansluiting technisch past. Cat5e, Cat6 en Cat6A gebruiken meestal dezelfde RJ45-vorm. De prestaties verschillen wel. Cat6A is ontworpen voor 10 Gigabit Ethernet over 100 meter onder passende installatievoorwaarden.

Let op de aanduiding UTP, FTP of S/FTP bij kabel en connector. Afscherming kan storingen beperken wanneer stroomkabels of motoren vlakbij lopen. De afscherming werkt alleen goed met een doorlopende metalen verbinding tot aan de juiste aardingsvoorziening. Een losse afschermfolie helpt dus niet.

Massieve installatiekabel vraagt een andere aderhouder dan soepele patchkabel, omdat een verkeerde klem de anders opgebouwde koperen ader tijdens het vastzetten kan beschadigen of de verbinding op termijn losser maakt. Vergelijk ook de draaddikte die de aansluiting accepteert met de AWG-waarde van je kabel. Voor kabelroutes achter wanden zijn Leidingen en dozen logischer, omdat die de montageplek en bescherming bepalen.

3. Montage en aansluitingen voor een betrouwbare verbinding

Een betrouwbare verbinding begint met passend montagemateriaal en een nette kabelinvoer. Wandcontactdozen vragen een geschikte inbouwdoos of opbouwbehuizing. Te weinig ruimte knikt kabels en belemmert een nette afwerking. Een ruime buigradius voorkomt spanning op aders en afscherming.

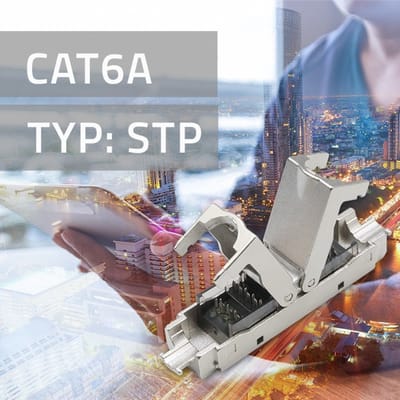

Gebruik voor vaste netwerkkabel een LSA-strook of IDC-aansluiting wanneer de module daarvoor bedoeld is. Bij dit systeem druk je elke ader zonder solderen in een snijcontact. De kleurcode T568A of T568B moet aan beide uiteinden gelijk blijven. Meng geen codes.

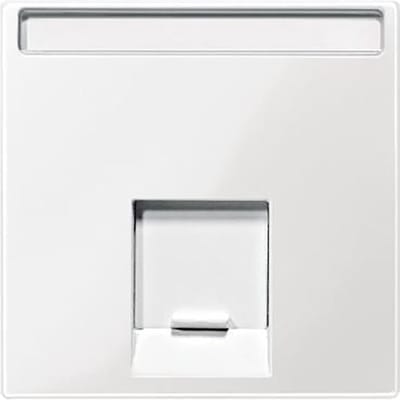

Een trekontlasting beschermt de aderverbinding bij opbouwdozen of bureaupunten tegen herhaald trekken, draaien en insteken van kabels door verschillende gebruikers op vaste werkplekken in een drukke kantoorruimte. Kies bij bestaande schakelmateriaalseries een passend centraalplaatje en frame. Voor een uniforme wandafwerking kun je Elektrische schakelaars vergelijken met de gekozen serie.

4. Aansluitingen testen en veilig gebruiken

Test elke aansluiting voordat je wandplaten en meubels terugplaatst. Een eenvoudige kabeltester toont vaak open, verwisselde of kortgesloten aders. Dat bespaart zoekwerk. Bij netwerkverbindingen controleer je ook de linkstatus op router, switch of computer.

PoE kan via dezelfde ethernetkabel stroom leveren aan bijvoorbeeld accesspoints of camera's. Gebruik alleen onderdelen die voor de benodigde PoE-klasse en kabelcategorie geschikt zijn. Beschadigde contacten geven storingen. Schakel spanning uit voordat je aansluitingen nabij elektrische bedrading opent of verplaatst.

Houd zwakstroomkabels gescheiden van 230 V-leidingen voor minder elektromagnetische storing, duidelijke kabelroutes, veilig onderhoud en een overzichtelijke verdeling van stroompunten en datapunten in dezelfde wand of kast bij renovaties. Een sluitende afwerking beschermt de aansluiting tegen stof en losraken. Voor systeemcompatibele modules kun je LEGRAND naast maatvoering en kleur beoordelen.

Begrippenlijst

RJ45

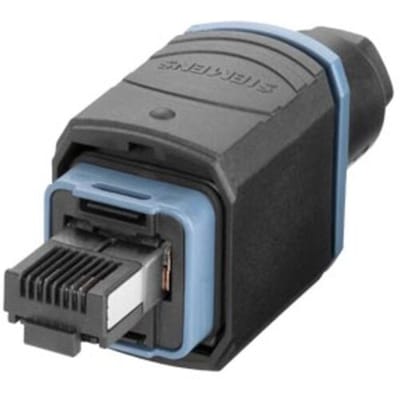

RJ45 is een achtpolige modulaire connector voor ethernetverbindingen. De vorm komt voor op wandcontactdozen, patchpanelen en netwerkkabels. De connectorvorm zegt weinig over de haalbare datasnelheid, omdat kabelcategorie en aangesloten apparatuur ook meetellen.

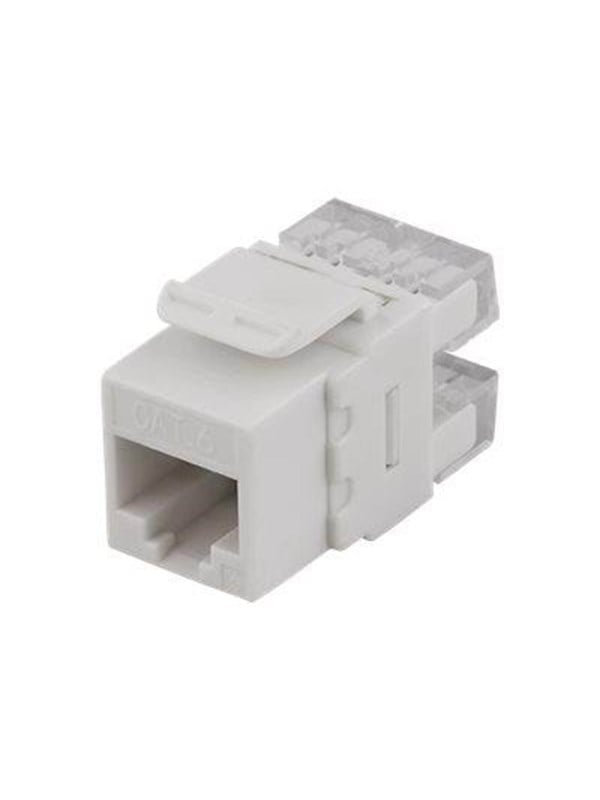

Keystone-module

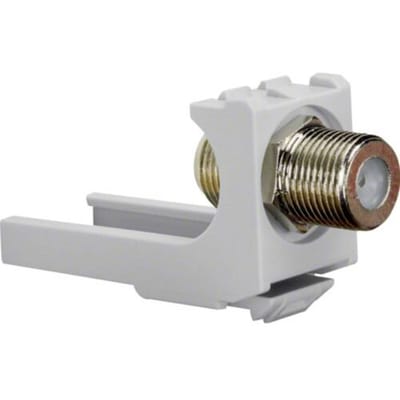

Een keystone-module is een verwisselbaar aansluitblok dat in een passend frame klikt. Je gebruikt deze module voor onder meer data, telefonie of glasvezel. De losse opbouw maakt vervanging of uitbreiding mogelijk zonder het hele montageframe te vernieuwen.

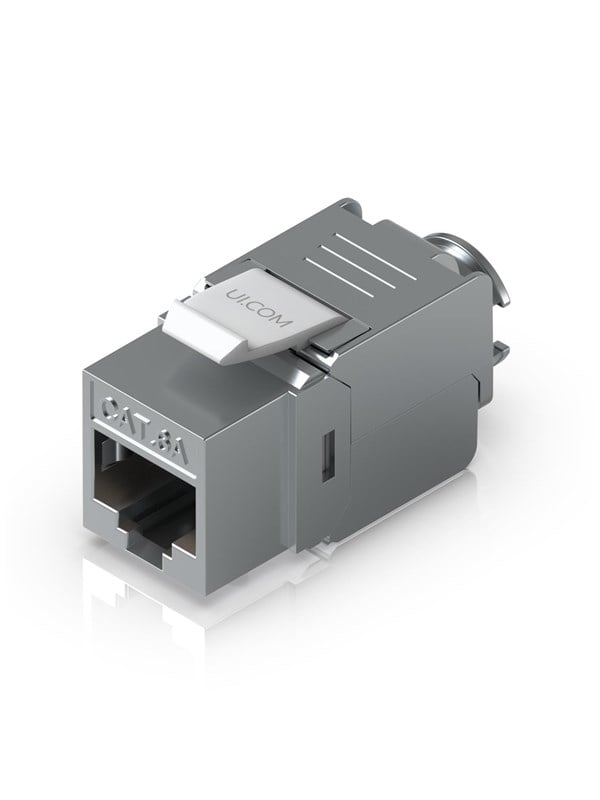

Cat6A

Cat6A is een kabelcategorie voor ethernet die 10 Gigabit Ethernet over maximaal 100 meter ondersteunt. De categorie stelt eisen aan kabel en connectoren. Correcte afscherming, montage en aderindeling helpen om die prestaties in een vaste installatie te behalen.

UTP

UTP is een netwerkkabel zonder metalen afscherming rond de aderparen. De getwiste paren beperken storingen door elektromagnetische invloeden. Bij veel elektrische storing kan een afgeschermde kabelsoort beter passen, mits de afscherming overal goed is aangesloten.

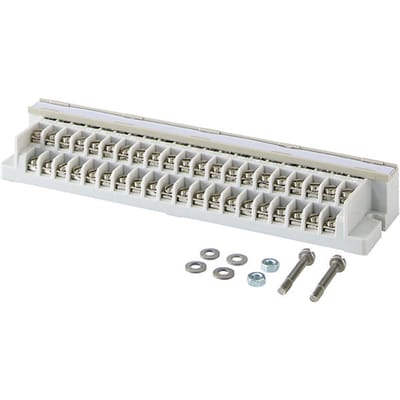

LSA-strook

Een LSA-strook is een aansluitstrip waarin aders met een speciaal gereedschap worden gedrukt. Het snijcontact maakt direct verbinding met de koperen ader. Deze techniek komt veel voor in vaste installaties, omdat solderen of schroeven niet nodig is.

PoE

PoE is een techniek die elektrische voeding via een ethernetkabel doorgeeft. Normen zoals IEEE 802.3af, 802.3at en 802.3bt beschrijven vermogensklassen. Apparatuur, switch en bekabeling moeten dezelfde PoE-vereisten ondersteunen om veilig voeding te leveren.
