Uitlijn- en verwijderingsgereedschap voor koppelingen van motorvoertuigen (2.431)

Uitlijngereedschap voor voertuigkoppelingen helpt je bij correcte montage en demontage. De passing van centreerdoorn en pilotlager moet kloppen. Een set die slechts ongeveer past kan montage vertragen, onderdelen beschadigen of de zware versnellingsbak moeilijk laten aansluiten. Let daarom op transmissietype, naafvertanding, pilotlagerdiepte, geleidebusmaat en de benodigde adapter voordat je steeds zorgvuldig kiest.

Wat vind je van deze pagina?

Uitlijn- en verwijderingsgereedschap voor koppelingen van motorvoertuigen vergelijken en kiezen

1. Welk koppelingsgereedschap past bij jouw voertuig?

Het juiste koppelingsgereedschap past bij de koppeling en motorcode. Een universele centreerset werkt alleen goed wanneer de meegeleverde conussen en assen aansluiten op de diameter van drukgroep en pilotlager. Anders verschuift de plaat.

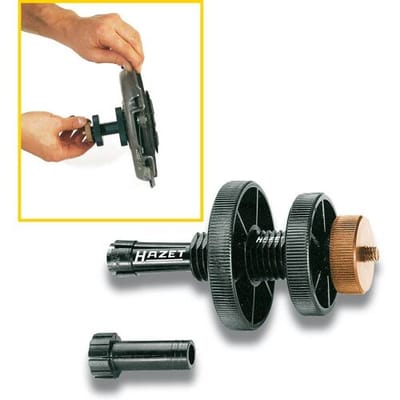

Voor veel droge enkele plaatkoppelingen volstaat een centreerdoorn met passende geleidingsbus. Een zelfcentrerende doorn klemt in het naafgat, waardoor je minder losse adapters nodig hebt. Dat bespaart zoektijd.

Sommige sets bevatten ook een uitlijnas voor de versnellingsbak. Die as ondersteunt de montage wanneer een zware bak niet recht voor de motor hangt. Zware voertuigen vragen vaak meer.

Controleer daarom eerst merk, model, bouwjaar, motortype en transmissiecode, omdat dezelfde voertuigserie verschillende naafdiameters of pilotlagerposities kan gebruiken. Past een set niet bij deze klus, dan biedt Reparatie- en speciaalgereedschap voor voertuigen een bredere indeling. Vergelijken voorkomt beschadigde onderdelen.

2. Maten bepalen de uitlijning

De juiste maat houdt de koppelingsplaat exact gecentreerd. Meet de diameter van het naafgat en vergelijk die met de doornmaat. Een kleine speling geeft al snel een merkbare afwijking.

De vertanding in de naaf moet bovendien overeenkomen met de centreeras of adapter. Bij een getande naaf is het aantal tanden niet genoeg, omdat ook profielvorm en asdiameter de passing bepalen. Dat verschil zie je aan de buitenkant niet altijd.

Een pilotlager of geleidebus vraagt vaak een tweede maat aan de krukaszijde. Noteer zowel de buitenmaat van de centreerpen als de diepte van het lager, zodat de doorn niet scheef trekt of te vroeg stopt tijdens het positioneren van de plaat. Meet daarom liever twee keer voordat je bestelt.

Een digitale schuifmaat geeft bruikbare controle bij ronde maten van adapters. Gebruik geen versleten adapter met zichtbare braamvorming of afgeplatte randen. Die kan de naaf beschadigen.

3. Constructie bepaalt de veilige montage

Stevige geleiding voorkomt schade tijdens de montage. Stalen centreerassen blijven vormvast wanneer je daarbij de versnellingsbak herhaaldelijk en nauwkeurig voor de motor moet terugplaatsen. Kunststof conussen zijn lichter.

Kunststof adapters passen vaak in meerdere naafdiameters door hun taps toelopende vorm. Bij hoge montagekracht kunnen ze echter indeuken, waardoor een metalen doorn beter past bij intensief werk op oudere voertuigen. Controleer dus op vervorming.

Een geribbelde handgreep geeft meer grip bij het instellen van de doorn. Een set met duidelijk gemarkeerde adapters vermindert verwisselingen, vooral wanneer je meerdere koppelingstypen onderhoudt en je de onderdelen na elke klus gescheiden in een koffer of werkplaatslade moet opbergen. Dat werkt rustiger.

Bewaar losse adapters droog en schoon in een vakkenkoffer na gebruik. Vet op de centreerdelen trekt vuil aan en verstoort soms de passing. Voer je tegelijk remwerk uit, kies dan aparte remonderhoudsets voor motorvoertuigen voor die onderdelen.

4. Veilig werken en onderhoud

Schoon gereedschap houdt de koppeling beter in positie. Ondersteun motor en versnellingsbak altijd veilig volgens de voertuigvoorschriften voordat je de bevestigingsbouten volledig los gaat nemen. De bak kan kantelen.

Verwijder vuil van de centreerdoorn voordat deze in de naaf of geleidebus gaat. Een schone passing voorkomt dat je een verkeerde maat pas tijdens het vastzetten ontdekt. Dat voorkomt tijdverlies.

Draai de drukgroepbouten stapsgewijs aan volgens de voorgeschreven volgorde. De centreerdoorn blijft zitten totdat de drukgroep vastligt, omdat de plaat anders tijdens het aandraaien kan verschuiven. Forceer geen vastlopende adapter.

Reinig metalen delen na gebruik met een droge doek en controleer de randen op bramen, zodat de volgende montage geen onnodige schade aan naaf of lager veroorzaakt. Berg de set vervolgens compleet op. Bij een storing na montage helpt een voertuigdiagnosescanner alleen als de auto daarvoor foutcodes opslaat.

Begrippenlijst

Centreerdoorn

Een centreerdoorn is een pen die de koppelingsplaat tijdens montage in lijn met de krukas houdt. De pen past in het naafgat en vaak ook in het pilotlager of de geleidebus. Een verkeerde diameter laat de plaat scheef staan.

Pilotlager

Een pilotlager is een lager of bus in of aan de krukas dat het uiteinde van de ingaande as geleidt. Niet elke motor gebruikt dezelfde uitvoering. De diameter en diepte bepalen welke centreerpen passend is.

Naafgat

Een naafgat is de centrale opening in de koppelingsplaat waar de ingaande as doorheen loopt. De maat van deze opening moet aansluiten op de adapter of centreerdoorn. Speling veroorzaakt een onnauwkeurige uitlijning.

Drukgroep

Een drukgroep is het onderdeel dat de koppelingsplaat tegen het vliegwiel klemt. De bouten worden meestal in een voorgeschreven volgorde vastgezet. Tijdens dit werk houdt de centreerdoorn de plaat op de juiste positie.

Geleidebus

Een geleidebus is een gladde bus die het uiteinde van de ingaande as ondersteunt. Deze vervult vaak dezelfde centreerfunctie als een pilotlager. Slijtage of een verkeerde maat kan de passing van een doorn beïnvloeden.

Naafvertanding

Naafvertanding is het profiel met tanden in de naaf dat op de ingaande as past. Het aantal tanden zegt niet alles over de passing. Ook de profielvorm en diameter moeten overeenkomen met de as.
