Breadboards zijn voor hobbyisten en studenten die elektronische schakelingen zonder solderen willen testen. De juiste maat hangt niet alleen af van het aantal onderdelen, want modules en jumperdraden nemen onverwacht veel ruimte in. Ook de voedingsrails vragen aandacht. Een onhandige indeling of verkeerde pinafstand veroorzaakt storingen die je tijdens het bouwen moeilijk terugvindt.

Wat vind je van deze pagina?

Breadboards vergelijken en kiezen

1. Breadboards kiezen voor je schakeling

Een breadboard kies je op basis van schakeling en ruimte. Een klein bord past bij losse leds of sensoren. Grotere opstellingen vragen meer verbindingspunten en overzicht. De indeling bepaalt hoe snel je fouten vindt.

Bij soldeerloze modellen klemmen metalen strips de componentdraden in dezelfde rij vast. Veel borden hebben een middensleuf voor geïntegreerde schakelingen met twee pinrijen. Die sleuf voorkomt ongewenste verbindingen tussen de pootjes. Let ook op gescheiden voedingsrails, omdat die rails niet altijd over de volledige lengte doorlopen.

Een bord met duidelijke markeringen werkt prettiger tijdens aanpassingen, vooral wanneer meerdere draden elkaar kruisen. Test eerst de indeling. Wie later wil solderen, kan voor andere basismaterialen beter Prototypen printplaten vergelijken.

2. Maat en indeling

De maat bepaalt hoeveel onderdelen je overzichtelijk kunt plaatsen. Een mini-breadboard is handig voor een eenvoudige proefschakeling. Volformaat borden bieden vaak ruimte voor langere IC's en extra bedrading. Een groter oppervlak voorkomt niet vanzelf verwarring.

Tel eerst de benodigde aansluitpunten van sensoren, weerstanden en geïntegreerde schakelingen. Reken daarbij ook op ruimte voor jumperdraden en meetpennen. Een prototype groeit vaak tijdens het testen, waardoor een kleine reserve aan contactpunten frustratie voorkomt. Gebruik je modules, controleer dan hun pinafstand en de plaats van eventuele montagegaten.

De gebruikelijke contactafstand is 2,54 mm, ook wel 0,1 inch genoemd. Bij een opstelling met een microcontroller, display en meerdere sensoren kies je liever een groter bord, omdat losse verbindingen anders dicht op elkaar liggen en storingen lastiger te herleiden zijn. Meet brede printmodules vooraf op.

3. Contacten en constructie

Goede contacten houden componentdraden stevig vast zonder beschadiging. Onder het kunststof liggen metalen veerklemmen die de gaten verbinden. Die klemmen verbinden doorgaans vijf gaten binnen elke rij met elkaar. De klemkracht neemt af bij veelvuldig insteken van dikke draden.

Stevige ABS-behuizingen blijven meestal vlak bij normaal bureaugebruik. Goedkopere kunststof kan merkbaar sneller vervormen door warmte of spanning. Vervorming maakt insteken lastiger en kan onderbrekingen veroorzaken, vooral bij gevoelige meetopstellingen met dunne pinnen. Controleer de vlakheid altijd.

Zelfklevende onderkanten zijn praktisch wanneer je meerdere borden naast elkaar gebruikt, omdat ze tijdens meten minder verschuiven. Dat geeft meer vrijheid. Zichtbare nummers langs rijen en kolommen beperken zoekwerk, terwijl gekleurde rails de polariteit sneller herkenbaar maken. Voor veelgebruikte modellen kun je de selectie van beste breadboards naast je eisen leggen.

4. Compatibiliteit met onderdelen en modules

De meeste breadboards werken met componenten op standaard pinafstand. Dat geldt vooral voor through-holeonderdelen met voldoende lange stevige aansluitdraden. Oppervlaktemontage past meestal niet rechtstreeks in de standaard gaten. Daarvoor heb je meestal een aparte adapterprint op pinafstand nodig.

Microcontrollerborden verschillen onderling sterk in breedte en pinopstelling van aansluitingen. Controleer daarom vooraf of beide pinrijen tegelijk bereikbaar blijven. Een smal bord kan de middensleuf benutten, terwijl een breed ontwikkelbord vaak meerdere contactrijen afdekt. Dat beperkt je werkruimte direct.

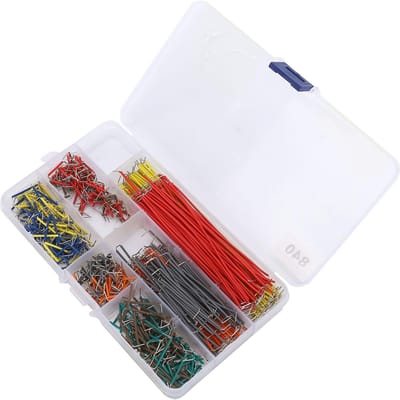

Jumperdraden met massieve kern passen beter dan soepele draad zonder eindpennen, omdat de klemmen voor vaste diameter zijn gemaakt. Gebruik bij voeding bij voorkeur korte draden met voldoende aderdoorsnede. Losse stekkers geven sneller contactverlies.

5. Veilig werken met voeding

Een breadboard is bedoeld voor lage spanningen en beperkte stromen. De contactrails zijn geen vervanging voor stevige aansluitklemmen bij hogere belasting. Te veel stroom verwarmt de veerklemmen. Dat geeft vaak storingen in je schakeling.

Controleer altijd zorgvuldig de polariteit voordat je een voeding inschakelt. Veel voedingsrails hebben bewust een onderbreking in het midden. Daardoor bereikt spanning niet vanzelf alle gaten, wat een veelvoorkomende oorzaak van een stil circuit is. Meet de verbinding zonodig met een multimeter zorgvuldig vooraf door.

Gebruik een voeding met stroombegrenzing wanneer je nog fouten in de bedrading verwacht, want die begrenzing verkleint de kans op beschadigde onderdelen. Zet de spanning steeds uit bij wijzigingen aan draden. Dat voorkomt schade. Voor een reserve exemplaar kun je ook de breadboard aanbiedingen naast de gewenste maat leggen.

6. Bedraden, testen en bewaren

Een overzichtelijke opbouw maakt testen en foutzoeken veel sneller. Begin steeds met voeding en massa op vaste rails. Plaats daarna geïntegreerde schakelingen op het bord over de middensleuf heen. Kies daarna duidelijke draadkleuren.

Rood wordt vaak voor plus gebruikt en zwart voor massa. Die gewoonte maakt metingen beter leesbaar. Knip jumperdraden niet te kort, omdat je onderdelen dan lastig kunt verplaatsen tijdens het zoeken naar een fout. Leg lange jumperdraden langs de rand van het bord.

Verwijder componenten recht omhoog met een kleine trekker of pincet, zodat verbogen pootjes en losrakende klemmen minder kans krijgen. Bewaar het bord steeds stofvrij en droog op een vaste plek. Wanneer je regelmatig complexe schakelingen bouwt, helpt een reservebord met eigen voedingsrails om tijdelijke deelcircuits gescheiden te testen, terwijl je hoofdcircuit intact blijft en je meetresultaten eenvoudiger kunt vergelijken.

Begrippenlijst

Middensleuf

Een middensleuf is de scheiding tussen twee contactvelden die pinnen aan weerszijden elektrisch apart houdt. Je plaatst geïntegreerde schakelingen er overheen. Daardoor krijgt elke pin een eigen contactrij voor verdere bedrading.

Voedingsrail

Een voedingsrail is een lange contactrij die bedoeld is voor de plus- of massaverbinding van een schakeling. De rail kan halverwege onderbroken zijn. Meet daarom of spanning werkelijk alle gewenste gaten bereikt.

Pinafstand

Pinafstand is de afstand tussen het midden van twee naast elkaar liggende aansluitpinnen. De gangbare maat is 2,54 mm of 0,1 inch. Componenten met deze maat passen doorgaans direct in het gatenpatroon.

Through-hole

Through-hole is een montagemethode waarbij componentdraden door gaten in een print of contactbord gaan. De draden zijn stevig en hebben een vaste afstand. Dat maakt deze onderdelen geschikt voor tijdelijke proefschakelingen.

Jumperdraad

Een jumperdraad is een korte verbindingsdraad met stijve uiteinden voor tijdelijke elektrische verbindingen. Massieve kern past goed in de veerklemmen. Soepele draad zonder eindpen kan juist een onbetrouwbaar contact geven.

Stroombegrenzing

Stroombegrenzing is een voedingsfunctie die de maximale stroom naar een schakeling beperkt. Bij een fout in de bedrading voorkomt dit vaak oververhitting. Stel de grens laag in tijdens de eerste test.
