Halfgeleiders zijn elektronische onderdelen voor iedereen die een schakeling wil bouwen, repareren of besturen. De keuze begint bij de functie binnen je circuit. Spanning, stroom en schakelsnelheid moeten ook goed bij elkaar passen. Ook behuizing en programmeerbaarheid bepalen of een onderdeel echt bruikbaar is op je printplaat. Een verkeerde aansluiting kan direct schade veroorzaken.

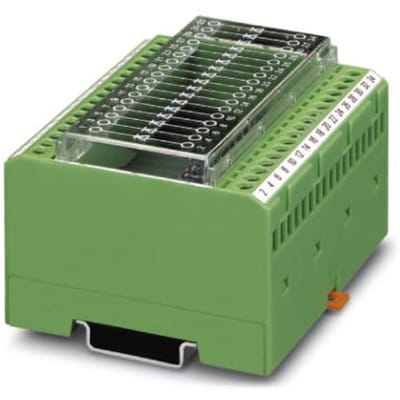

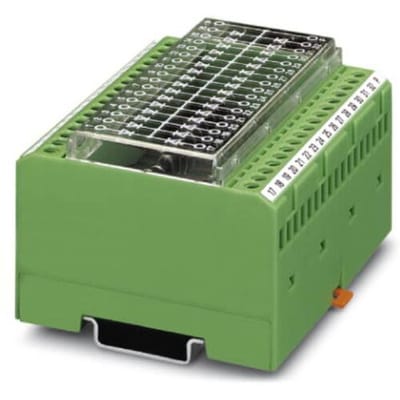

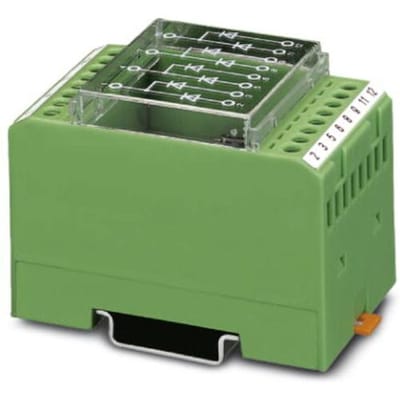

Populaire types

Wat vind je van deze pagina?

Halfgeleiders vergelijken en kiezen

1. Soorten halfgeleiders en hun taak

Halfgeleiders kies je eerst op hun functie in het circuit. Een diode laat stroom vooral in één richting door. Daardoor beschermt hij vaak tegen verkeerd aangesloten voeding of ongewenste terugstroom. Voor gelijkrichten, spanningsbeveiliging of lichtopwekking kijk je naar diodes, waarbij de maximale stroom en sperspanning de veilige inzet bepalen.

Transistoren versterken signalen of schakelen een belasting aan en uit. Ze verschillen sterk in stroomsoort en aansturing. Een bipolaire transistor werkt stroomgestuurd, terwijl een MOSFET vooral een geschikte gate-spanning nodig heeft. Voor motoren, relais of vermogensschakelingen bepaalt de datasheet hoeveel warmte het onderdeel tijdens gebruik kwijt moet.

Complexere functies zitten meestal in een chip. Een geïntegreerde schakeling combineert veel transistoren, zodat een vaste functie weinig losse bedrading vraagt. Voor een veranderbare besturing past een microcontroller beter.

2. Specificaties die samen moeten kloppen

Datasheetwaarden bepalen of een onderdeel veilig kan werken. Controleer eerst de maximale voedingsspanning. Die grens mag je niet verwarren met de normale werkspanning. De toegestane stroom vertelt hoeveel belasting een diode, transistor of uitgang kan leveren zonder te warm te worden.

Let daarna op het vermogensverlies in watt. Warmte ontstaat door spanning over het onderdeel en stroom erdoor. Een kleine behuizing voert die warmte minder goed af, waardoor dezelfde elektrische belasting bij hogere omgevingstemperatuur sneller problemen geeft. De thermische weerstand in °C/W laat zien hoeveel de junctietemperatuur oploopt per watt verlies.

Schakelsnelheid speelt vooral bij pulsen en digitale signalen. Een trage diode kan bij snelle schakelingen extra verliezen geven, terwijl een snelle variant juist storingen en warmte helpt beperken. Voor programmeerbare logica kies je microcontrollers op geheugen, klokfrequentie en beschikbare in- en uitgangen.

3. Behuizing, aansluitingen en signaalniveaus

De behuizing moet passen bij je printplaat en montagewijze. Doorvoergatbehuizingen hebben pennen die door gaten in de plaat steken. SMD-behuizingen liggen vlak op koperpads en vragen nauwkeuriger soldeerwerk. Eenzelfde functie kan in beide vormen bestaan, zodat je montagegemak kunt afwegen tegen ruimtebesparing op de print.

Controleer altijd de pinbezetting vóór het solderen. Dat voorkomt fouten. Dezelfde behuizing kan per fabrikant een andere volgorde voor voeding, massa en signalen hebben. Ook een identiek ogend onderdeel kan een afwijkende maximale spanning hebben, dus vergelijk altijd het volledige typenummer en datasheet.

Let ook op de logische niveaus. Een 3,3V-uitgang stuurt niet elke 5V-ingang betrouwbaar aan, terwijl analoge signalen vaak extra bescherming of omzetting nodig hebben. Voor vermogensschakelingen vergelijk je transistoren op behuizing, pinvolgorde en montagevlak, omdat die details bepalen of ze fysiek en elektrisch passen.

4. Kiezen voor je toepassing

De toepassing bepaalt welke marges je moet aanhouden. Een proefopstelling biedt veel speelruimte. In een vaste installatie tellen temperatuur, trillingen en langdurige belasting zwaarder mee. Voor een eenvoudige sensor of timer is een vaste functie vaak overzichtelijker dan programmeerbare besturing.

Voedingen vragen extra aandacht voor piekstromen. Een motor of spoel veroorzaakt bij uitschakelen een spanningspiek. Daarom plaats je vaak een passende diode over een spoel, omdat die piek anders de transistor of chip kan beschadigen. De polariteit moet kloppen.

Digitale projecten vragen om stabiele voedingsspanning en ontkoppeling dichtbij de chip, omdat korte stroompieken bij snelle digitale schakelingen anders spanningsdalen veroorzaken die als onverklaarbare resets of meetfouten later verschijnen. Kies geïntegreerde schakelingen en chips wanneer je een vaste logische, analoge of regelende functie nodig hebt. Voor losse weerstand, condensator en spoel kijk je beter bij passieve componenten, want die bepalen vaak de signaalvorm rond actieve delen.

5. Zo kies je halfgeleiders in vijf minuten

Je kiest halfgeleiders sneller met een vaste volgorde voor je project. Begin met de functie die je circuit nodig heeft. Bepaal vervolgens spanning, stroom en gewenste schakelsnelheid. Noteer die waarden vooraf voordat je typenummers naast elkaar legt.

Vergelijk daarna de behuizing en pinbezetting met je schema. Een datasheet blijft daarbij leidend. Kijk ook naar maximale junctietemperatuur, thermische weerstand en eventuele koelmontage, zodat je ontwerp bij langdurige belasting niet buiten de veilige grens komt. Neem voor nieuwe ontwerpen voldoende marge boven de berekende belasting.

Test eerst met een begrensde voeding. Meet spanning en temperatuur tijdens de eerste inschakeling, want een fout in polariteit of bedrading merk je dan voordat andere onderdelen beschadigen. Past geen van deze routes bij je plan, dan geeft Printplaten en componenten een breder vertrekpunt met verwante onderdelen voor het hele ontwerp, inclusief benodigde dragers en hulpmiddelen.

Begrippenlijst

Datasheet

Een datasheet is het technische document met elektrische grenzen, karakteristieken en aansluitgegevens van een onderdeel. Je gebruikt het om typenummers te vergelijken en de juiste pinbezetting, meetvoorwaarden en maximale waarden voor je ontwerp te controleren.

SMD-behuizing

Een SMD-behuizing is een componentomhulling die direct op koperpads wordt gesoldeerd. Deze montage bespaart ruimte, maar vraagt passende padmaten en nauwkeurig werken met soldeerpasta of een soldeerbout. De maatcode zegt iets over lengte en breedte van het huis.

Pinbezetting

Pinbezetting is de toewijzing van functies aan de aansluitpennen of soldeerpads van een onderdeel. Voeding, massa en signalen kunnen per behuizing anders liggen. Controleer daarom schema en datasheet voordat je soldeert. Een fout kan directe schade geven.

Junctietemperatuur

Junctietemperatuur is de temperatuur van de actieve overgang binnen een halfgeleider. Die ligt meestal hoger dan de omgevingstemperatuur tijdens belasting. De datasheet noemt een maximum dat je met koeling, montage en vermogensmarge bij gebruik moet respecteren.

Thermische weerstand

Thermische weerstand geeft aan hoeveel graden de temperatuur stijgt per watt vermogensverlies. De waarde staat meestal in °C/W en helpt je warmteafvoer berekenen. Een lagere thermische weerstand voert warmte beter af bij dezelfde belasting.

MOSFET

Een MOSFET is een transistor die je met spanning op de gate aanstuurt. Hij wordt vaak gebruikt als elektronische schakelaar, omdat de gate weinig gelijkstroom vraagt. Binnen transistoren vergelijk je onder meer de maximale spanning, stroom en weerstand in ingeschakelde toestand.
